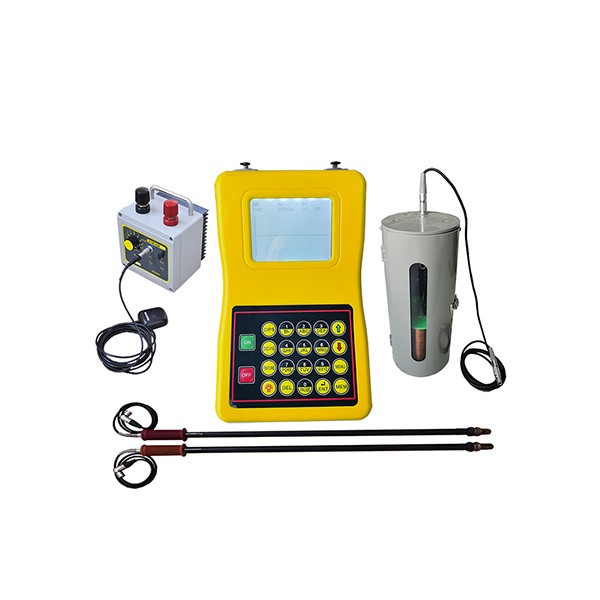

SENNR-CIPS/DCVG埋地管道阴极保护检测系统集密间隔管地电位检测仪(CIPS)和直流电位梯度检测仪(DCVG)于一体，是用来进行埋地管道防腐层和阴极保护双重保护效果直接检测评价的设备。CIPS密间隔管地电位检测仪通过对管道阴极保护通断电位检测，对阴极保护系统的保护效果进行评价，DCVG直流电压梯度检测仪通过对管道外防腐层的老化情况、破损位置及破损大小状况，破损处管体的腐蚀电流的流向进行检测，对管道防腐层完整性进行评价。阴极保护效果检测评价能够确定杂散电流分布情况，评价其对管道外腐蚀的影响，对缺陷点的破损程度进行定量分析与分类，确定缺陷点修复优先级，能够给管道业主提供、合理、科学的维护、维修管理方案。

特点：

集CIPS+DCVG于一体，既可评价管道阴保效果，又能评价防腐层完整性情况；

利用GPS时钟信号同步可实现精确测量管道阴极保护系统瞬间通断电位；

通过GPS可测量管道地理位置信息，日期信息，时间信息，并生成管道走向图；

显示屏显示ON/OFF电位、GPS状态等测量信息；

自动保存测量数据，实时显示测量结果并显示其波形图，检测结果更加直观；

数据分析软件自动生成相关图形和报表，分析管道阴极保护薄弱位置，为管道阴保护系统处理方案提供数据支持；

数据分析软件可对管道杂散电流干扰大小和位置特征进行分析；

数据分析软件可实现对防腐层破损点严重程度IR%的计算；

计距仪可以精确测量所测量管道的长度；

DCVG模拟指针表直观指示防腐层破损点的位置、破损点大小以及破损点的电流方向；

断流器可兼容市场上所有的同类半岛bd体育手机客户端 并具有直通功能，可长期连接在阴保系统中；

可以确定大直径管道防腐层破损在管道环向的大概位置，并确定防腐层破损的大概形状；

能够确定存在的直流杂散电流干扰，及破损处电流流入/出点；

可以检测各种材料防腐层的管道，例如沥青防腐、3层PE防腐等。

CIPS/DCVG技术参数：

1、CIPS量程：自动量程，10 mV、25 mV、50 mV、100 mV、250 mV、500 mV、1.0V、2.5 V、5.0V、10.0V、25.0V；

2、DCVG量程：自动量程，10 mV、25 mV、50 mV、100 mV、250 mV、500 mV、1V、2.5 V、5V、10V、25V；

3、防腐层破损处的定位精度：≤15cm

4、检测埋深：≤5m

5、检漏精度：≥0.25mm²的破损缺陷；

6、工作电压：8.4V 5AH；

7、屏显：320×320 LCD大屏显示；

8、工作时间：＞24小时；

9、工作语言：中英文可设置；

10、界面显示：实时数据、实时波形；

11、内存：6GB，可存储100万组数据；

12、内部时钟：单独的锂电池，单独工作；

13、匹配：可以兼容国外同类半岛bd体育手机客户端 断流器工作；

14、输入阻抗：100MΩ；

15、存储时间：连续存储数据＞24小时；

16、电源：内置锂电池组8.4V 5AH；

17、工作环境：-10℃-40℃，相对湿度<80%RH；

18、储存环境：-20℃-60℃，相对湿度<90%RH；

19、主机体积：245×150×48mm

20、主机重量(含电池)：1.0Kg

断流器技术参数：

1、输出电压：最大80V；

2、输出电流：最大80A；

3、电源：内置锂电池 ；

4、工作时间≥48小时。

5、工作模式：

软件功能 ：

CIPS/DCVG数据分析软件用于将现场采集的数据上传到计算机并进行相关计算分析，该软件具有以下功能：

通过USB端口下载半岛游戏平台官网入口网址 中的保存的数据；

导入导出多种格式的数据文件(Excel、Word、Pdf)

自动生成距离—电位(ON、OFF)曲线图；

自动生成DCVG电位梯度曲线图；

防腐层破损点严重程度(%IR)计算；

自动生成管道走向图且可以查看每个测量点的通断电位。
