ER-5068交流电位梯度超埋深音频检测仪能在非开挖状况下对埋地管道进行检测，实现对埋地管道的外防腐层的破坏情况进行定量评估，并能对管道进行精确定位、测深，该检测技术既可作为新竣工管道的检测、验收手段，也可对正在运行的管道进行定期监测。检验埋地管道的防护层状况、有针对性的更换修补，延长管道使用寿命，可以节省大量维修改造资金。广泛适用于石油、天然气、城市燃气和自来水等防腐管道的外防腐层质量评估。

特点：

超窄带通0.2HZ锁相环DSP数字滤波器；

高灵敏度接收机，检测深度和检测距离大大提高；

独立ACVG检测仪，无需与接收机连接，可靠性高；

GPS定位功能，管道走向自动成图；(选配)

左右箭头指示管道位置，快速定位管线；

防腐层破损点前后箭头指示，快速定位；

dB值指示防腐层破损点的大小；

专业数据分析软件，检测报告自动生成(选配)

ER-5068接收机技术参数:

定位模式：谷值模式、峰值模式、宽峰模式、峰值箭头模式

测深方式：直读深度、80%法测深

工作频率：无线电、50Hz、100Hz(CPS)、128Hz、512Hz、1kHz、2kHz、8kHz、33kHz、65kHz、83kHz

菜单设置：中英文菜单；

定位精度：深度的±1.2% (无邻近管线干扰)

电流精度：实际电流的±1.2%(无邻近管线干扰)

深度精度：深度的±1.2%(无邻近管线干扰)

测量范围：28米

数据记录：管道位置(GPS坐标)、破损点位置、大小、埋深、电流、点距

电流测绘：可准确地测量多种信号电流的大小和破损点的方向；

电池：锂电，可连续工作24小时

壳体材料：ABS工程塑料

外形尺寸：62x30x15cm

重量：2.5Kg

质量认证：ISO9001：2015

ER-5068发射机技术参数:

频率选择：128Hz、512Hz、1kHz、33KHz、65KHz、83kHz

输出电流：120mA 350mA、700mA、1A、1.5A、2A、2.5A、3A、5A

输出电压：最大130V

输出功率：最大180W

发射距离：最大30Km

交流电源：220V/50Hz交流

直流输入: 24V 13AH高容量锂电(标配，可选配24V、20AH锂电)

工作温度：-20℃ - +50℃

壳体材料：ABS工程塑料

外形尺寸：36.8x26.8x13.5cm

重量：8.0Kg (只有国外同类半岛游戏平台官网入口网址 重量的一半)

质量认证：ISO9001：2015

ER-5068检测仪(A字架)技术参数:

接收频率：LF低频、128Hz、512Hz、1kHz、8 kHz；

增益控制：自动增益，范围：0-140dB

定位精度：≤1.5cm

破损定位:定位防腐层破损点位置、方向，精度在1.2厘米之内

电源：7.4V锂电池组

工作时间：≥20小时

重量：2.5 kg

ER-5068音频检漏仪技术参数:

检漏精度：≥0.15mm2

工作电源：7.4V锂电池

工作温度：-20℃ - +50℃

重量：0.6kg(含电池)

外形尺寸：165x90x68mm

ER-5068工作原理:

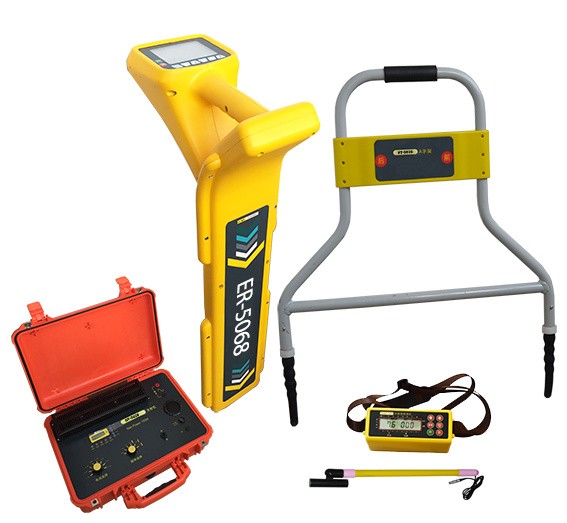

ER-5068由发射机、接收机和检测仪(A字架)和音频检漏仪三部分组成。发射机是一个独立的0.1A-3A的检测信号输出设备，手持式接收机用于管道路由的追踪、破损点的精确定位和电流测量。管道上的电流强度随距离的增加而衰减，在管径、管材、土壤环境不变的情况下，防腐层对地的绝缘性越好，则电流损失越少，衰减亦越小。反之，若防腐层损坏，如老化、脱落、绝缘性能越差,电流损失越严重，衰减也就越大。

接近直流信号的超低频信号(CP)加载到管线上时，通过管线防腐层破损点和土壤构成的电压梯度相应的就在管线上方的地面建立了地面电场分布。越接近破损点的部位电压梯度就越大，管道上方地面的电流密度就越大。一般来说裸露面积越大其附近的电流密度越大，地面电压梯度也就越大。探管仪探测管线位置，使检测仪保持在管线的位置上通过电压梯度检测仪测量管线上方电位梯度值(dB)和土壤中的(CP)电流方向来确定管线破损严重程度和防腐层破损点的精确位置。
