| 型号: |
ZZ1060 |
| 品牌: |
IFM |
| 产地: |
德国 |
| 产品别名: |
IO-Link Interface SET AL1060 IO-Link Master USB
|
产品介绍
- 用于将带 IO-Link 功能的传感器连接 PC
- 实现快速简单的参数设置以及IO-Link设备设置
- 适用于现场应用的坚固M12连接器，支持USB、电源和传感器通信
- LED 显示运行、开关状态和错误，清晰可?/li>
- 读取当前测量值、过程值和参数设定
技术参数：
| 应用 |
| 应用 |
用于产品的参数设置及分析 |
| 电气数据 |
| 额定电压DC [V] |
5; (USB) |
| 电流损 [mA] |
< 1100; (USB) |
| 防护等级 |
III |
| 传感器电溏/td> |
24 V DC |
| 传感器电 - AUX |
| 每个端口电流负载 [A] |
0.65 |
| 传感器电 - USB |
| 每个端口电流负载 [A] |
0.15 |
| 总的输入/输出 |
| 输入和输出总数 |
数字输入? 2; 数字输出数量: 2 |
| 输入 |
| 数字输入?/td> |
2; (IO-Link端口 Class A : 1 x 2) |
| 开关级别高 [V] |
11...30 |
| 开关级别低 [V] |
0...5 |
| 短路保护数字输入 |
月/td> |
| 输出 |
| 数字输出数量 |
2; (IO-Link端口 Class A: 1 x 2) |
| 每个输出最大电流负 [mA] |
150 |
| 短路保护 |
月/td> |
| 接口 |
| 通信接口 |
IO-Link; USB |
| USB接口?/td> |
1 |
| IO-Link Master |
| 传递类垊/td> |
COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| IO-Link revision |
1.1 |
| 端口数量等级A |
1 |
| USB |
| 版本 |
USB 2.0 |
| 工作条件 |
| 环境温度 [C] |
-25...50 |
| 存储温度 [C] |
-25...85 |
| 允许***相对空气湿度 [%] |
90 |
| 外壳防护等级 |
IP 65; IP 67 |
| 认证/测试 |
| EMC电磁兼容 |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-4 |
|
|
| 抗冲出/td> |
|
| 抗震 |
| DIN EN 60068-2-64 |
|
| DIN EN 60068-2-6 |
|
|
| 机械技术数?/th> |
| 重量 [g] |
388.3 |
| 原材斘/td> |
外壳: PA; 插座: PA; 锁定螺母: 黄铜镀镍的 |
| 显示?操作仵/th> |
| 显示 |
| PWR |
1 x LED, 绿色/红色 电源 |
| IO-Link |
1 x LED, 绿色/红色 通信 |
| DI/DO |
1 x LED, 桔黄 数字输入/输出 |
|

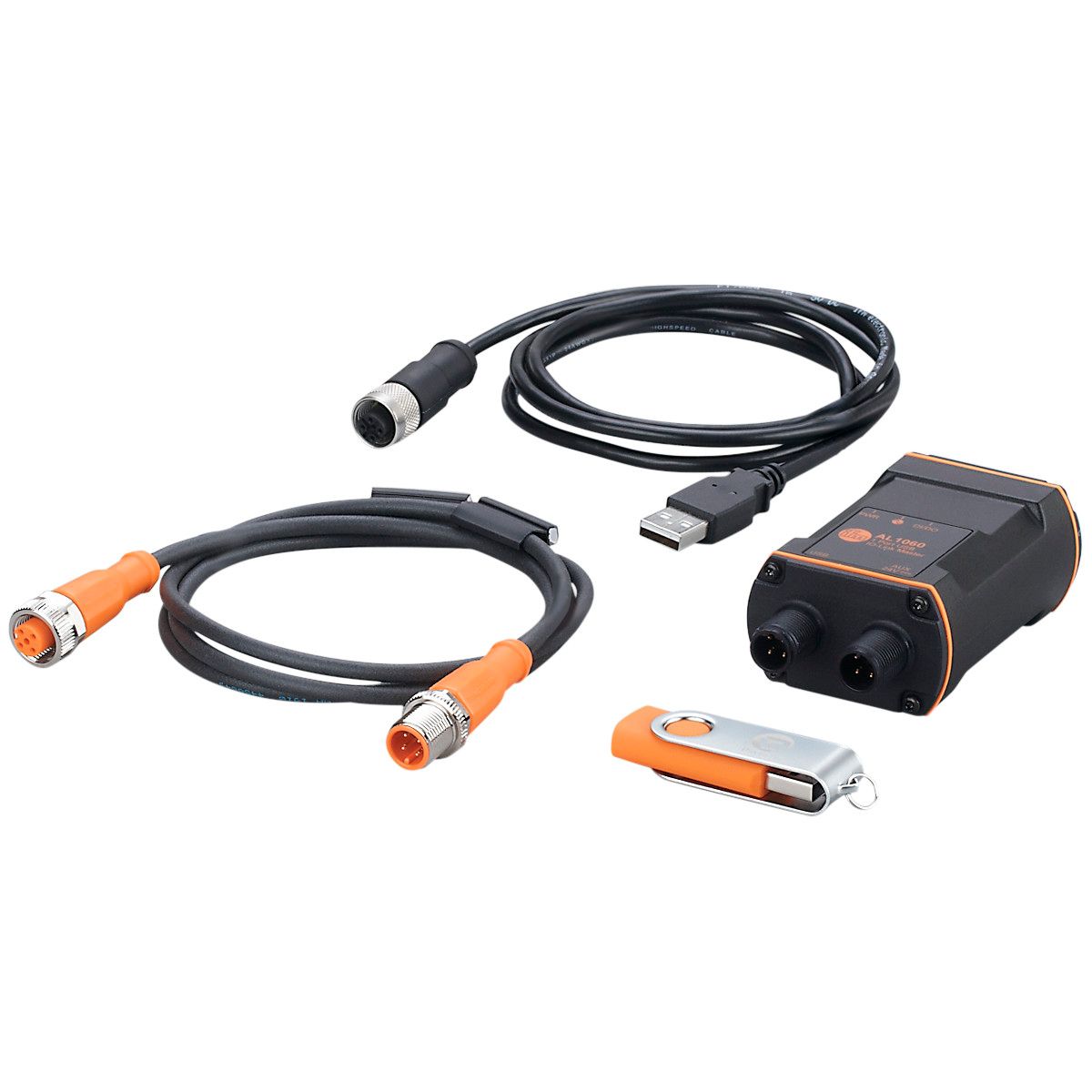

| 附件 |
| 供货范围 |
| 连接电缆: 1 m, M12 A-coded, EVC012 |
| USB电缆: 1 m, M12 B-coded, E12689 |
| 软件:, LR DEVICE, QA0011, QA0012 |
|
| 附件(可? |
| 开关电?4 V DC:, M12 A-coded, E80121 |
|
| 注释 |
| 说明 |
Bitte beachten Sie den Systemvoraussetzung der mitgelieferten Software |
| 包装单位 |
1 仵/td> |
| 电气连接 - AUX |
|
接插仵 M12 |
| 电气连接 - 传感?/th> |
|
接插仵 M12 |
|
|
