运动控制传感器 >> 输送带监控传感器

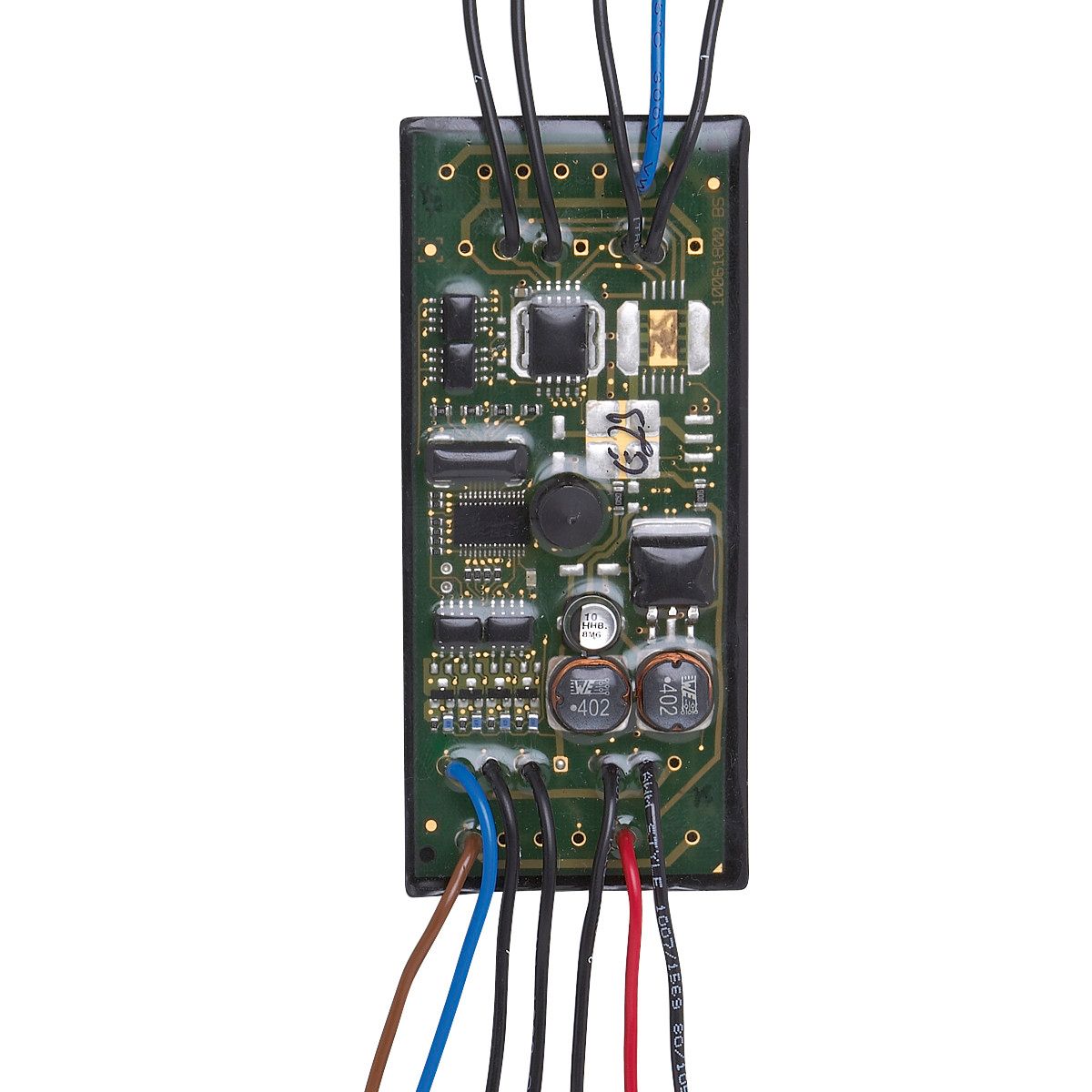

AS-Interface印刷电路板模块AC2709
型号: AC2709
品牌: IFM
参考价格: 1626元/EA
产地: 德国
索取资料及报价
|
|
| 型号: |
AC2709 |
| 品牌: |
IFM |
| 参考价格: |
1626 |
| 产地: |
德国 |
| 半岛bd体育手机客户端 别名: |
AS-Interface印刷电路板模块CabinetModule 4DI 4DO T W
|
半岛bd体育手机客户端 介绍
- 适合安装在小型外壳、控制柜中和操作面板上
- 通过绞合线简单快速布线
- 特别节省空间的设计
- 用于将机械开关集成到 AS-i 网络
- 用于四个控制和信号传输设备的 AS-i 连接
技术参数：
| 应用 |
| 应用 |
用于板面安装的外壳 |
| 电气数据 |
| 工作电压 [V] |
26.5...31.6 DC |
| AS-i电流损耗最大值 [mA] |
250 |
| 当前负载总数最大值 [A] |
0.2; (AS-i提供的所有输入和输出的总电流: 200 mA) |
| 总的输入/输出 |
| 输入和输出总数 |
数字输入数: 4; 数字输出数量: 4 |
| 输入 |
| 数字输入数 |
4 |
| 数字输入输入电路 |
PNP |
| 输入传感器电源 |
AS-i |
| 电源 [V] |
15...30; (DC) |
| 输入电流负载最大值 [mA] |
200 |
| 输入电流高 [mA] |
> 3 |
| 输入电流低 [mA] |
< 1.5 |
| 开关电平高平信号最小值 [V] |
10 |
| 数字输入保护短路 |
有 |
| 输出 |
| 电气设计 |
PNP |
| 数字输出数量 |
4 |
| 电路 |
PNP |
| 每个输出最大电流负载 [mA] |
50 |
| 短路保护 |
有 |
| 电流单独的 |
有 |
| 执行器电源输出 |
AS-i |
| 工作条件 |
| 环境温度 [°C] |
-25...60 |
| 外壳防护等级 |
IP 20 |
| 认证/测试 |
| EMC电磁兼容 |
|
| MTTF [年] |
322 |
| AS-i分类 |
| AS-i版本 |
2.1 |
| 扩展寻址模式 |
否 |
| AS-i Profil |
S-7.0.F |
| AS-i I/O配置 [hex] |
7 |
| AS-i ID代码 [hex] |
0.F |
| AS-i证书待定 |
有 |
| 机械技术数据 |
| 重量 [g] |
115 |
| 安装方式 |
用于Moeller外壳RMQ-Titan: I3M, I4M, I6M |
| 显示器/操作件 |
| 显示 |
|
| 注释 |
| 注释 |
| 印刷电路板也可以连接到RMQ22外壳。 |
| 请勿将以下任何一点连接到外部电位： |
| O-, I+, I1, I2, I3, I4 |
| 连接件与AS-i电缆电流连接。 |
| 须将该半岛bd体育手机客户端 安全安装，确保裸露部件不被接触。 |
|
| 包装单位 |
1 件 |
| 电气连接 |
| 接口 |
电缆: 0.2 m |
| 半岛bd体育手机客户端 认证 |
| CE认证 |
√ |
| ASIB认证 |
√ |
| EAC认证 |
√ |
| CRUUS认证 |
√ |
|
|
