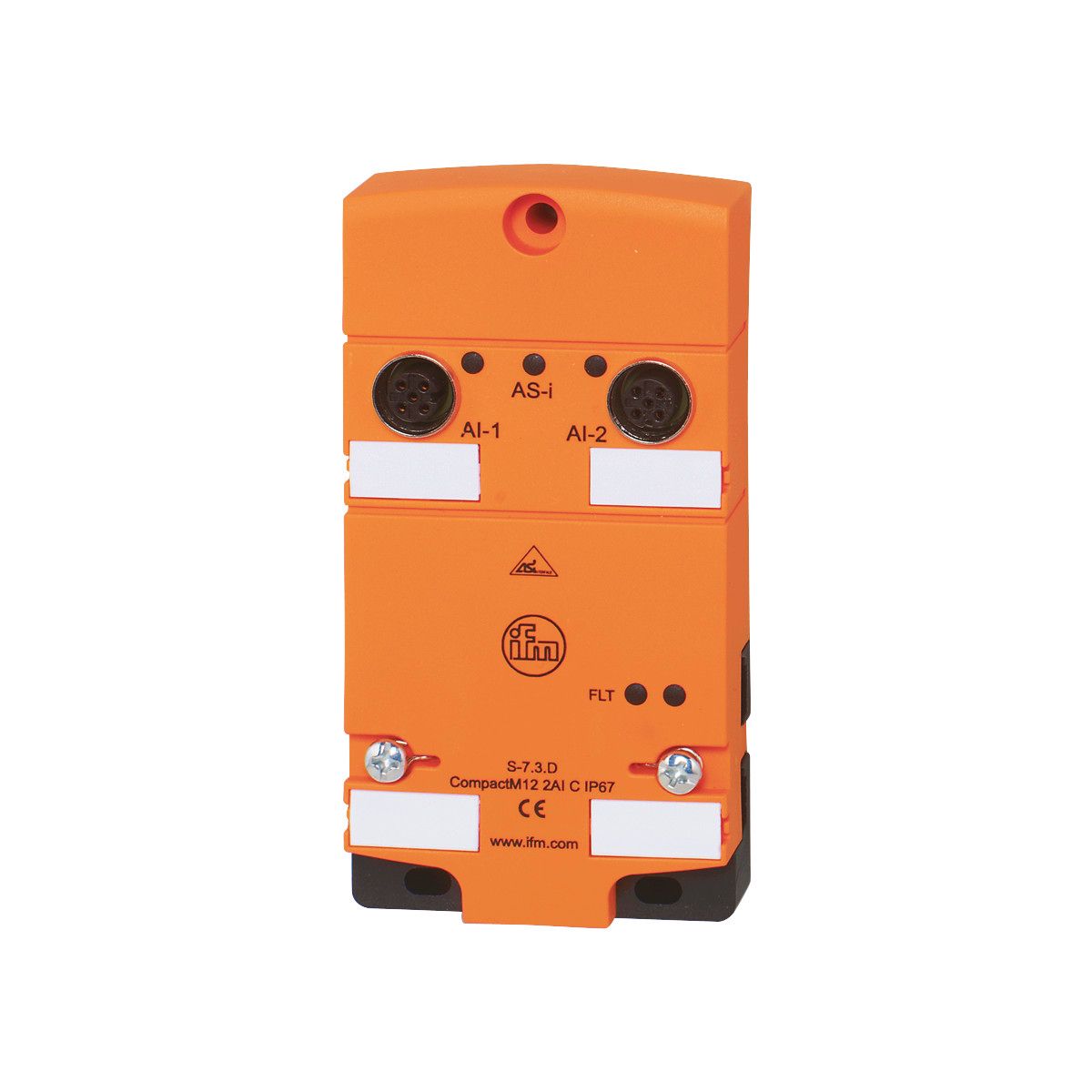

AS-Interface CompactLine模块AC2403
| |
| 型号: | AC2403 | | 品牌: | IFM | | 产地: | 德国 | | 半岛bd体育手机客户端
别名: | AS-Interface CompactLine模块CompactM12 2 AI C V4A
|
半岛bd体育手机客户端
介绍 - 易于安装和布线
- 完全密封造就高耐冲击和振动
- 高可见度的明亮 LED，显示功能和错误
- 高防护等级，适应严苛工业环境的需求
- 用于连接传感器和执行器的 M12 连接器坚固耐用
技术参数： | 应用 |
|---|
| 应用 | 现场安装 | | 电气数据 |
|---|
| 工作电压 [V] | 26.5...31.6 DC | | AS-i电流损耗最大值 [mA] | 250 | | 反相保护 | 有 | | 总的输入/输出 |
|---|
| 输入和输出总数 | 模拟量输入数: 2 | | 输入 |
|---|
| 输入电流负载最大值 [mA] | 200 | | 模拟量输入数 | 2; (Anschluss von 2- und 4-Draht-Sensoren) | | 模拟输入（电流） [mA] | 4...20 | | 工作条件 |
|---|
| 环境温度 [°C] | -25...80 | | 存储温度 [°C] | -25...80 | | 允许***相对空气湿度 [%] | 90; (非凝结) | | 海拔高度最大值 [m] | 2000 | | 外壳防护等级 | IP 67; (如果使用扁平电缆时 E7400x / E7401x) | | 认证/测试 |
|---|
| EMC电磁兼容 | | EN 61000-6-2 | | | EN 62026-2 | | | EN 50581 | |
| | MTTF [年] | 167 | | UL认证 | | | AS-i分类 |
|---|
| AS-i版本 | 2.11; 3.0 | | AS-i编址 | 红外编址 | | 扩展寻址模式 | 否 | | AS-i Profil | S-7.3.D | | AS-i I/O配置 [hex] | 7 | | AS-i ID代码 [hex] | 3.D | | AS-i认证 | 99201 | | 机械技术数据 |
|---|
| 重量 [g] | 277 | | 安装方式 | AS-i扁平电缆连接 | | 原材料 | PA; 插座: 不锈钢(1.4404 / 316L); 下部模块螺纹套:: 不锈钢(1.4404 / 316L); 下部模块螺纹: 不锈钢(1.4578 / 316Cu); 穿刺触点: CuSn6 镀镍及镀锡的 | | 显示器/操作件 |
|---|
| 显示 | | 操作 | LED, 绿色 电压 AS-i | | 故障 | LED, 红色 | | 功能 | LED, 黄色 通道 AI1, AI2 |
| | 电气连接 |
|---|
| 模块连接 | Flachkabel | | 附件 |
|---|
| 附件(可选) | | 保护盖: M12, E73004 | | 不锈钢套, 用于在高机械应力情况下的安装 , E70402 |
| | 注释 |
|---|
| 注释 | | 模块单独通过黄色AS-i电缆供电。 | | 如果连接一个没有自有电源的2线或3线传感器，必须在插脚3和插脚4之间有一个外部连接。 | | 输入(插脚2和4)单独供电，并不与AS-i连接。 |
| | 包装单位 | 1 件 | | 电气连接 |
|---|
| 接插件: M12 |
| 半岛bd体育手机客户端
认证 |
|---|
| CE认证 | √ | | ASI认证 | √ | | CUL认证 | √ |
| |
