工业通信 >> AS-Interface I/O模块

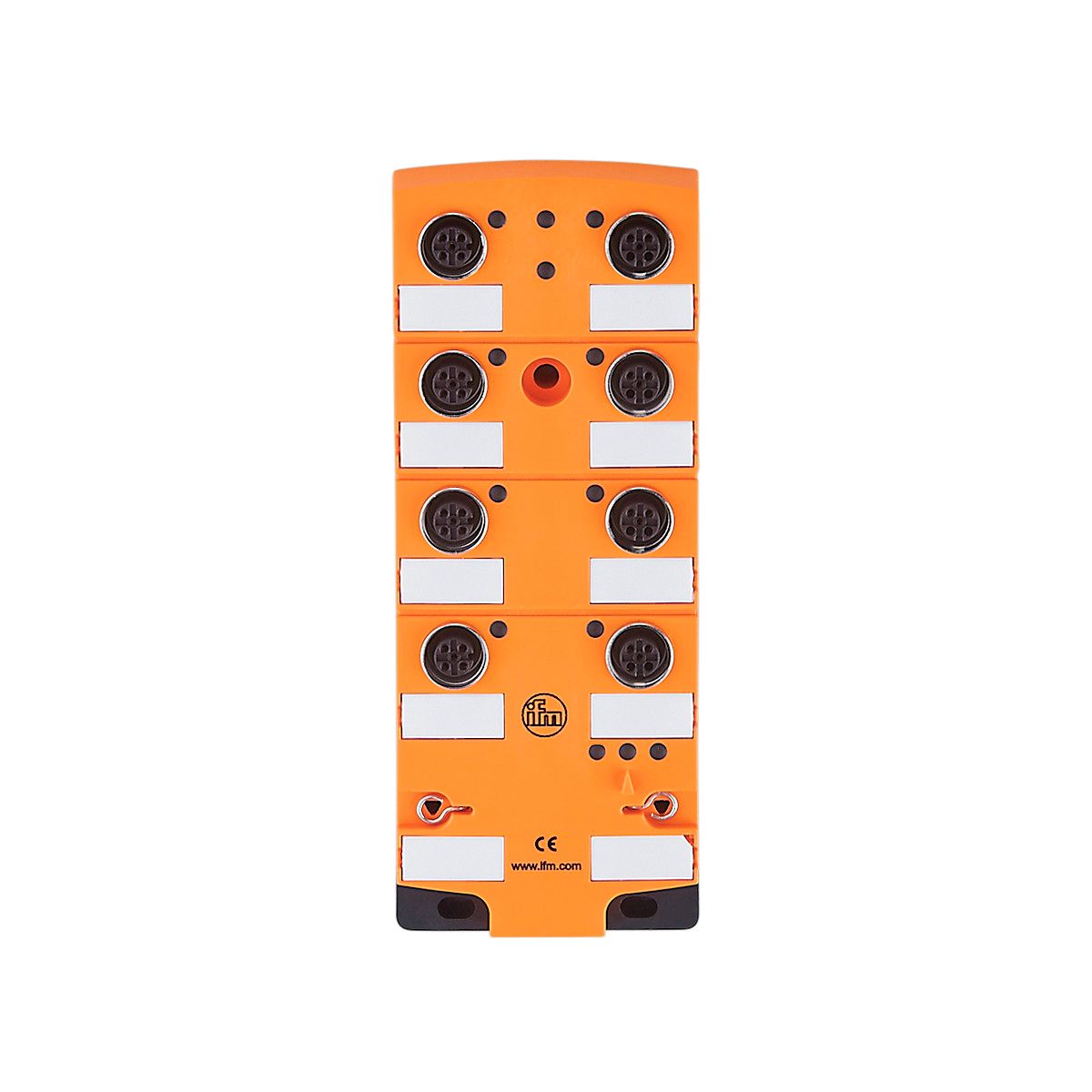

AS-Interface CompactLine模块AC2479
|
|
| 型号: |
AC2479 |
| 品牌: |
IFM |
| 产地: |
德国 |
| 产品别名: |
AS-Interface CompactLine模块CompactM12 4 DI-Y 4DO no IR
|
产品介绍
技术参数：
| 应用 |
| 应用 |
现场安装 |
| 电气数据 |
| 工作电压 [V] |
26.5...31.6 DC |
| AS-i电流损耗最大 [mA] |
250 |
| 当前负载总数最大 [A] |
4 |
| 附加电源 [V] |
10...30 DC; (AUX) |
| 其他电源的最大电流消 [mA] |
4000; (AUX) |
| Watchdog集成看门狗电?/td> |
月/td> |
| 总的输入/输出 |
| 输入和输出总数 |
数字输入? 4; 数字输出数量: 4 |
| 输入 |
| 数字输入?/td> |
4 |
| 数字输入输入电路 |
PNP; (Typ 2符合IEC 61131-2规定) |
| 输入传感器电溏/td> |
AS-i |
| 电源 [V] |
20...30; (DC) |
| 输入电流负载最大 [mA] |
200 |
| 输入电流限制 [mA] |
15 |
| 输入电流 [mA] |
6...10 |
| 输入电流 [mA] |
0...2 |
| 开关电平高平信号最小 [V] |
11 |
| 数字输入保护短路 |
月/td> |
| 输出 |
| 数字输出数量 |
4 |
| 电路 |
PNP |
| 电压范围DC [V] |
10...30; (AUX) |
| 每个输出最大电流负 [mA] |
2000; (采用种类DC-13（电磁铁控制（ 20 W (IEC 60947-5-1)) |
| 最大输出负载总电 [A] |
4 |
| 短路保护 |
月/td> |
| 电流单独皃/td> |
月/td> |
| 执行器电源输凹/td> |
AUX |
| 工作条件 |
| 环境温度 [C] |
-25...80 |
| 存储温度 [C] |
-25...80 |
| 允许***相对空气湿度 [%] |
90; (非凝? |
| 海拔高度最大 [m] |
2000 |
| 外壳防护等级 |
IP 67 |
| 认证/测试 |
| EMC电磁兼容 |
| EN 61000-6-2 |
|
| EN 61000-6-3 |
|
| EN 62026-2 |
|
| EN 50581 |
|
|
| MTTF [年] |
194 |
| UL认证 |
|
| AS-i分类 |
| AS-i版本 |
2.11; 3.0 |
| 扩展寻址模式 |
?/td> |
| AS-i Profil |
S-7.F.E |
| AS-i I/O配置 [hex] |
7 |
| AS-i ID代码 [hex] |
F.E |
| AS-i证书待定 |
月/td> |
| 数据佌/td> |
| 数据佌/td> |
D0 |
D1 |
D2 |
D3 |
| 输入 |
1 |
2 |
3 |
4 |
| 插座 |
I-1/2 |
I-1/2 / I-2 |
I-3/4 |
I-3/4 / I-4 |
| 插脚 |
4 |
2 4 |
4 |
2 4 |
| 输出 |
1 |
2 |
3 |
4 |
| 插座 |
O-1 |
O-2 |
O-3 |
O-4 |
| 插脚 |
4 |
4 |
4 |
4 |
|
| 机械技术数?/th> |
| 重量 [g] |
361 |
| 安装方式 |
AS-i扁平电缆连接 |
| 原材斘/td> |
PA; 插座: 黄铜 镀镍的; 下部模块螺纹奖: 黄铜 镀镍的; O形环: FKM; 穿刺触点: CuSn6 镀镍及镀锡的 |
| 显示?操作仵/th> |
| 显示 |
| 开关状?/td> |
LED, 黄色 I1...I4, O1...O4 |
| 操作 |
LED, 绿色 AS-i, AUX |
| 故障 |
LED, 红色 |
|
| 电气连接 |
| 模块连接 |
Flachkabel |
| 附件 |
| 附件(可? |
| 不锈钢套, 用于在高机械应力情况下的安装 , E70402 |
|
| 注释 |
| 注释 |
| 请勿将以下任何一点连接到外部电位９/td> |
| I-, I+, I1, I2, I3, I4 |
| 连接件与AS-i电缆电流连接、/td> |
|
| 包装单位 |
1 仵/td> |
| 电气连接 |
| 接口 |
接插仵 M12 |
| 产品认证 |
| CE认证 |
∙/td> |
| ASIB认证 |
∙/td> |
| CUL认证 |
∙/td> |
|
|
