工业通信 >> 现场总线组件

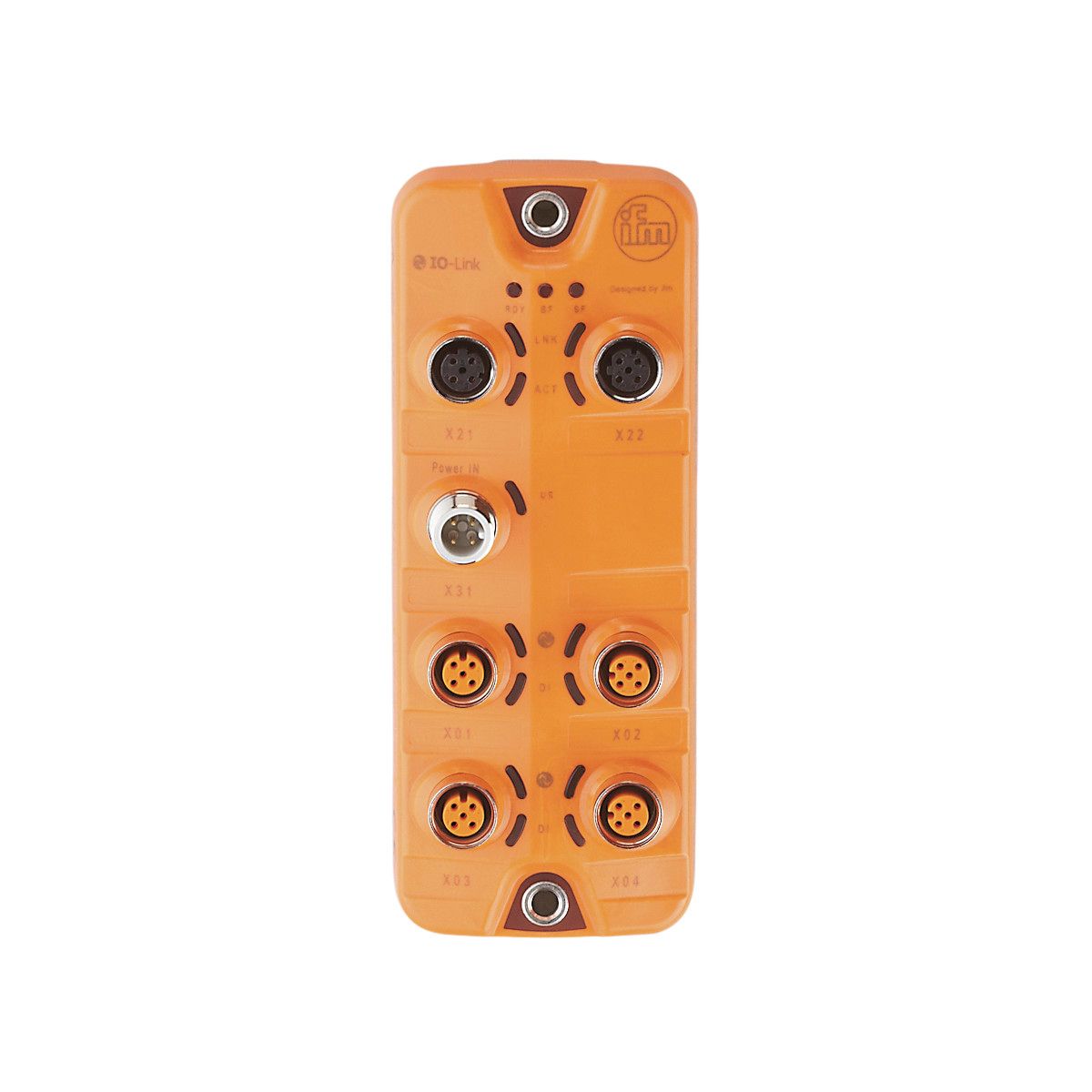

带EtherNet/IP接口的IO-Link主站AL1120
|
|
| 型号: |
AL1120 |
| 品牌: |
IFM |
| 产地: |
德国 |
| 产品别名: |
带EtherNet/IP接口的IO-Link主站IO-Link Master SL EIP 4P IP67
|
产品介绍
- 机器数据、过程参数和诊断数据至控制器的可靠传?/li>
- 连接最多四 IO-Link 设备
- 集成 EtherNet/IP 接口
- 坚固的外壳，适用于严苛的工业环境
技术参数：
| 应用 |
| 应用 |
用于现场应用的I/O模块 |
| 菊花链功胼/td> |
现场总线接口 |
| 电气数据 |
| 工作电压 [V] |
20...30 DC; (US; 按照SELV/PELV) |
| 电流损 [mA] |
300...3900; (US) |
| 防护等级 |
III |
| 传感器电源US |
| 当前负载总数最大 [A] |
3.6 |
| 总的输入/输出 |
| 输入和输出总数 |
8; (可配? |
| 输入和输出总数 |
数字输入? 8; 数字输出数量: 4 |
| 输入 |
| 数字输入?/td> |
8; (IO-Link Port Class A: 4 x 2) |
| 开关级别高 [V] |
11...30 |
| 开关级别低 [V] |
0...5 |
| 数字输入保护短路 |
月/td> |
| 输出 |
| 数字输出数量 |
4; (IO-Link Port Class A: 4 x 1) |
| 每个输出最大电流负 [mA] |
300 |
| 短路保护 |
月/td> |
| 接口 |
| 通信接口 |
Ethernet; IO-Link |
| 接口说明 |
| DHCP, BOOTP, static |
| DLR (Device Level Ring) |
| 支持的网络拓扐 纾/td> |
| ?/td> |
|
| 以太罐/th> |
| 传输标准 |
10Base-T; 100Base-TX |
| 传输玆/td> |
10; 100 |
| 协议 |
EtherNet/IP |
| 出厂设置 |
| IP地址: 192.168.1.250 |
| 子网络掩? 255.255.255.0 |
| gateway IP addresse: 0.0.0.0 |
| MAC address: 参见型号标示 |
|
| IO-Link Master |
| 传递类垊/td> |
COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| IO-Link revision |
1.1 |
| 端口数量等级A |
4 |
| 工作条件 |
| 环境温度 [C] |
-25...60 |
| 存储温度 [C] |
-25...85 |
| 允许***相对空气湿度 [%] |
90 |
| 外壳防护等级 |
IP 65; IP 66; IP 67 |
| 污染?/td> |
2 |
| 认证/测试 |
| EMC电磁兼容 |
| EN 61000-6-2 |
|
| EN 61000-6-4 |
|
|
| 抗冲出/td> |
|
| 抗震 |
| DIN EN 60068-2-64 2009-04 |
|
| DIN EN 60068-2-6 2008-10 |
|
|
| MTTF [年] |
96 |
| 机械技术数?/th> |
| 重量 [g] |
294.5 |
| 原材斘/td> |
外壳: PA; 插座: 黄铜 镀镍的 |
| 密封材料 |
FKM / FKM |
| 注释 |
| 注释 |
|
| 包装单位 |
1 仵/td> |
| 电气连接 - Ethernet |
| IN / OUT X21, X22 |
接插仵 M12; 密封圇 FKM |
| 电气连接 - 电源 |
| X31 |
接插仵 M12 |
| 电气连接 - 系统接口 |
| IO-Link Port Class A X01...X04 |
接插仵 M12; 密封圇 FKM |
| 产品认证 |
| CE认证 |
∙/td> |
| ETHN_IP认证 |
∙/td> |
| EAC认证 |
∙/td> |
| CUL认证 |
∙/td> |
| IOLINK认证 |
∙/td> |
|
|
