工业通信 >> 现场总线组件

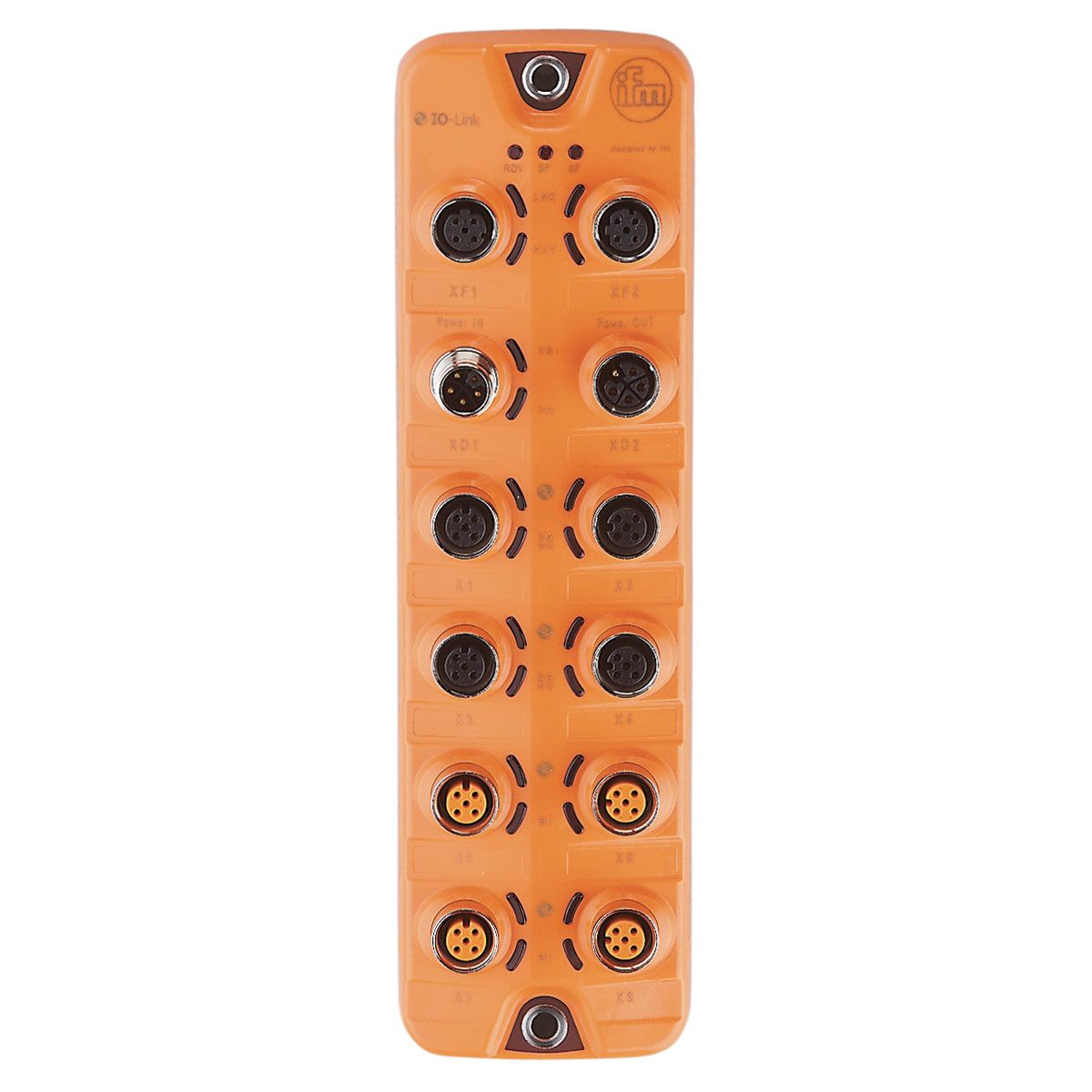

带Profinet接口的IO-Link主机AL1402
型号: AL1402
品牌: IFM
参考价格: 5265元/EA
产地: 德国
索取资料及报价
|
|
| 型号: |
AL1402 |
| 品牌: |
IFM |
| 参考价格: |
5265 |
| 产地: |
德国 |
| 半岛bd体育手机客户端 别名: |
带Profinet接口的IO-Link主机IO-Link Master PFL PN 8P IP67
|
半岛bd体育手机客户端 介绍
- 根据汽车制造商AIDA规范开发的IO-Link主站
- 菊花链式电源供电采用标准的L-coded M12连接技术
- 可针对每个端口配置电流限制，确保安全运行
- 对每个端口进行电压和电流测量，实现能耗监测
- 可连接高达2 A的执行器
技术参数：
| 应用 |
| 应用 |
用于现场应用的I/O模块 |
| 菊花链功能 |
电源; 现场总线接口 |
| 电气数据 |
| 工作电压 [V] |
20...30 DC; (US; 按照SELV/PELV) |
| 电流损耗 [mA] |
300...3900; (US) |
| 防护等级 |
III |
| 附加电源 [V] |
20...30 DC; (UA) |
| 执行器电源UA |
| 当前负载总数最大值 [A] |
8 |
| 每个端口电流负载 [A] |
2; (可设定: 0...2; 出厂设定: 2) |
| 传感器电源US |
| 当前负载总数最大值 [A] |
3.6 |
| 每个端口电流负载 [A] |
2; (可设定: 0...2; 出厂设定: 0,45) |
| 总的输入/输出 |
| 输入和输出总数 |
16; (可配置) |
| 输入和输出总数 |
数字输入数: 12; 数字输出数量: 12 |
| 输入 |
| 数字输入数 |
12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1) |
| 开关级别高 [V] |
11...30 |
| 开关级别低 [V] |
0...5 |
| 数字输入保护短路 |
有 |
| 输出 |
| 数字输出数量 |
12; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 2) |
| 短路保护 |
有 |
| 执行器电源UA |
| 每个输出最大电流负载 [mA] |
2000 |
| 传感器电源US |
| 每个输出最大电流负载 [mA] |
2000 |
| 接口 |
| 通信接口 |
Ethernet; IO-Link |
| 以太网 |
| 传输标准 |
10Base-T; 100Base-TX |
| 传输率 |
10; 100 |
| 协议 |
PROFINET |
| 出厂设置 |
| IP地址: 0.0.0.0 |
| 子网络掩码: 0.0.0.0 |
| gateway IP addresse: 0.0.0.0 |
| MAC address: 参见型号标示 |
|
| 接口说明 |
| IO-Link Integration Edition 2 |
| CC-C (Conformance Class C) (IRT) |
| S2冗余度 |
| Netload Class III |
| CiR (Configuration in Run) |
| SNMP (Simple Network Management Protocol) |
| MRP (Media Redundancy Protocol) |
| 支持的网络拓扑: 线 |
| 环 |
|
| IO-Link Master |
| 传递类型 |
COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| IO-Link revision |
1.1 |
| 端口数量等级A |
4 |
| 端口数量等级B |
4 |
| 工作条件 |
| 环境温度 [°C] |
-25...60 |
| 存储温度 [°C] |
-25...85 |
| 允许***相对空气湿度 [%] |
90 |
| 外壳防护等级 |
IP 65; IP 66; IP 67 |
| 污染度 |
2 |
| 认证/测试 |
| EMC电磁兼容 |
| EN 61000-6-2 |
|
| EN 61000-6-4 |
|
|
| 抗冲击 |
|
| 抗震 |
| DIN EN 60068-2-64 2009-04 |
|
| DIN EN 60068-2-6 2008-10 |
|
|
| MTTF [年] |
43 |
| UL认证 |
|
| 机械技术数据 |
| 重量 [g] |
412.1 |
| 原材料 |
外壳: PA; 插座: 黄铜 镀镍的 |
| 密封材料 |
FKM / FKM / FKM |
| 注释 |
| 注释 |
|
| 包装单位 |
1 件 |
| 电气连接 - 以太网 |
| IN / OUT XF1, XF2 |
接插件: M12; 密封圈: FKM |
| 电气连接 - 电源 IN |
| XD1 |
接插件: M12 |
| 电气连接 - 电源 OUT |
| XD2 |
接插件: M12; 密封圈: FKM |
| 电气连接 - 系统接口 |
| IO-Link Port Class B X1...X4 |
接插件: M12; 密封圈: FKM |
| 半岛bd体育手机客户端 认证 |
| CE认证 |
√ |
| EAC认证 |
√ |
| UL认证 |
√ |
| IOLINK认证 |
√ |
| PROFINET认证 |
√ |
|
|
