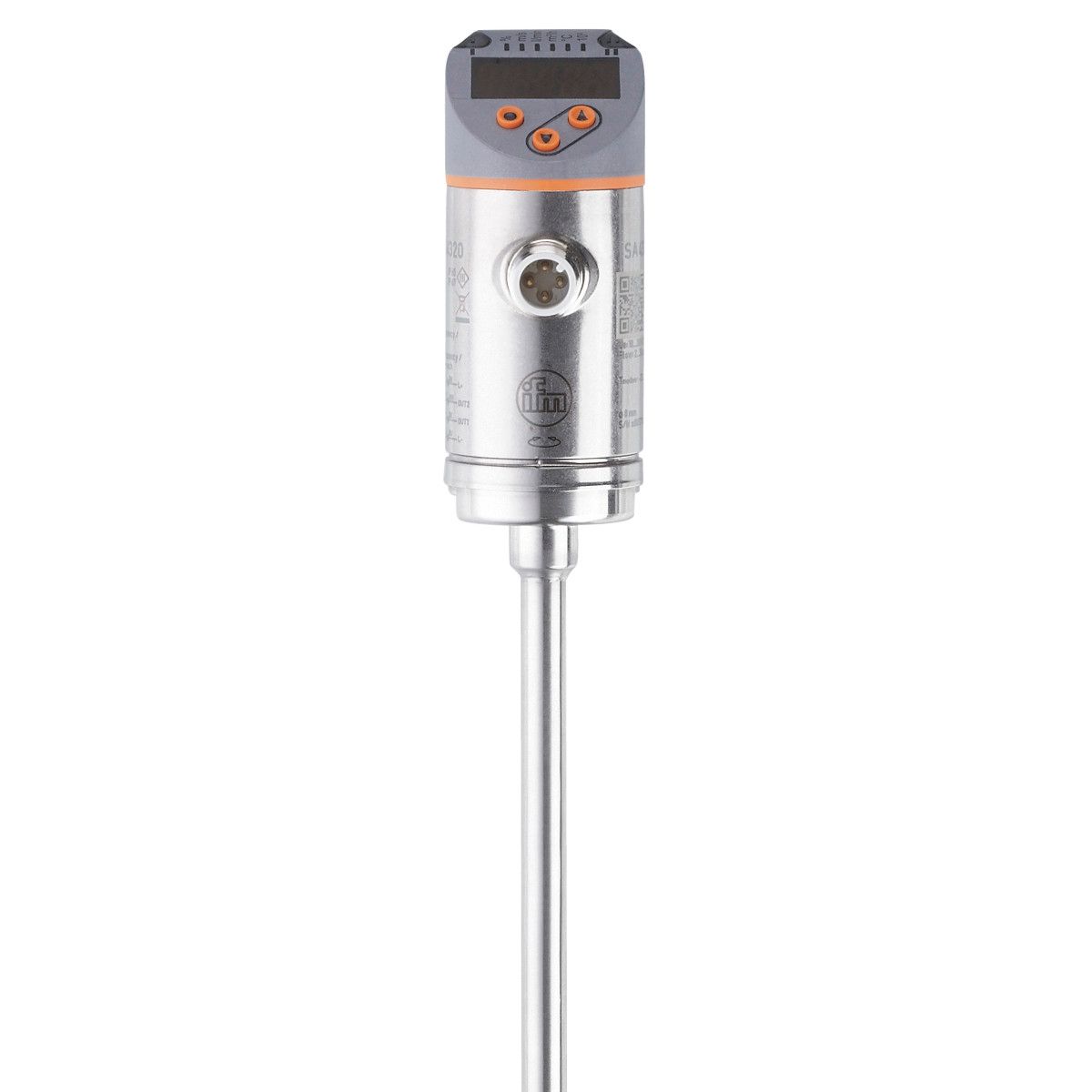

型号: SA4320
品牌: IFM
参考价格: 3910元/EA
产地: 德国
索取资料及报价
|
|
| 型号: |
SA4320 |
| 品牌: |
IFM |
| 参考价格: |
3910 |
| 产地: |
德国 |
半岛bd体育手机客户端 介绍
- 同时测量流量和温度
- 可靠的气流监控
- 红/绿显示，用于明确标识可接受的范围
- 带有开关输出、模拟信号和 IO-Link
- 管路连接可进行旋转，方便进行***排列
技术参数：
| 半岛bd体育手机客户端 特征 |
| 输入和输出总数 |
数字输出数量: 2; 模拟输出数量: 1 |
| 系统接口 |
直径 ? 8 mm |
| 应用 |
| 特殊的性能 |
镀金触点 |
| 安装 |
可调整适应管道内径; ( 15...400 mm) |
| 介质 |
空气 |
| 介质温度 [°C] |
-20...100 |
| 抗压强度 [bar] |
50 |
| 抗压强度 [Mpa] |
5 |
| 允许工作压力的最大值（用于应用程序符合CRN标准） [bar] |
50 |
| 电气数据 |
| 工作电压 [V] |
18...30 DC; (符合EN 50178 SELV/PELV标准) |
| 电流损耗 [mA] |
< 100 |
| 防护等级 |
III |
| 反相保护 |
有 |
| 开机延迟时间 [s] |
10 |
| 总的输入/输出 |
| 输入和输出总数 |
数字输出数量: 2; 模拟输出数量: 1 |
| 输出 |
| 输出数量 |
2 |
| 输出信号 |
开关信号; 模拟信号; 频率信号; IO-Link; (可配置) |
| 电气设计 |
PNP/NPN |
| 数字输出数量 |
2 |
| 输出功能 |
常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] |
2.5 |
| 开关量输出DC的持续电流负载 [mA] |
250 |
| 模拟输出数量 |
1 |
| 模拟电流输出 [mA] |
4...20; (可调整量程) |
| 负载最大值 [Ω] |
350 |
| 短路保护 |
有 |
| 短路保护类型 |
脉冲 |
| 过载保护 |
有 |
| 输出频率 [Hz] |
0...1000 |
| 测量/设定范围 |
| 探杆长度L [mm] |
200 |
| 操作模式 |
相对; **气体; (**式: 建议的参考测量) |
| 显示范围 [m/s] |
0...36 |
| 分辨率 [m/s] |
0.2 |
| 注释出厂设定 |
|
| 开关点, SP [m/s] |
2...30 |
| 复原点, rP [m/s] |
0.6...28.6 |
| 测量值起点, ASP [m/s] |
0...24 |
| 测量值终点, AEP [m/s] |
6...30 |
| 频率终点，FEP [m/s] |
6.6...30 |
| 频率终点, FrP [Hz] |
100...1000 |
| 气体 - “**”工作模式 |
| 设定范围 [m/s] |
0...30 |
| 最大灵敏度时的测量范围 [m/s] |
0.6...30 |
| 气体 - “相对”工作模式 |
| 设定范围 [m/s] |
0...60 |
| 最大灵敏度时的测量范围 [m/s] |
0.6...30 |
| 温度监控 |
| 测量范围 [°C] |
-20...100 |
| 分辨率 [°C] |
0.2 |
| 精度/偏差 |
| 介质温度变化率最大值 [K/min] |
10 |
| 温度系数 [1/K] |
≤ 0,7 % MW |
| 气体 - “**”工作模式 |
| 重复精度 |
± (3 % MW + 0,6 % MEW) |
| 气体 - “相对”工作模式 |
| 精确度 |
± (10 % MW + 2 % MEW); (参考条件: DN50; 内径 51 mm; 在最大灵敏度范围内: 20 °C / < 6 bar; 插入深度: 15 mm; 入口管长度: 2.5 m; 传感器探头处的标准速度（符合DIN ISO 2533标准）) |
| 重复精度 |
± (3 % MW + 0,6 % MEW) |
| 温度监控 |
| 温度变化率 |
± 0,005 K/°C |
| 精确度 [K] |
± 2 / + 8; (流速> 20 % VMR和20 °C: ± 2) |
| 反应时间 |
| 反应时间 [s] |
7 |
| 温度监控 |
| 响应时间T05 / T09 [s] |
30 (T09); (流速: ≥ 10 m/s) |
| 软件/编程 |
| 参数设定 |
迟滞/窗口; 常开/常闭; 输出极性; 电流/频率输出; 介质设定; 阻尼; Teach示教功能; 显示屏可旋转及关闭; 测量标准单位; 过程值颜色 |
| 接口 |
| 通信接口 |
IO-Link |
| 传递类型 |
COM2 (38,4 kBaud) |
| IO-Link revision |
1.1 |
| SDCI标准 |
IEC 61131-9 |
| 外形 |
Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis |
| SIO模式 |
有 |
| 必需的mater port type |
A |
| 模拟过程数据 |
2 |
| 二位输出过程数据 |
2 |
| 处理周期最小值 [ms] |
3 |
| 支持的DeviceID |
| 运行方式 |
DeviceID |
| Factory setting / ModE = (REL) |
1237 |
| ModE = (ABS) |
1238 |
|
| 工作条件 |
| 环境温度 [°C] |
-40...80 |
| 存储温度 [°C] |
-40...100 |
| 外壳防护等级 |
IP 65; IP 67 |
| 认证/测试 |
| EMC电磁兼容 |
|
| 抗冲击 |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| 抗震 |
| DIN EN 60068-2-6 |
2 g (10...2000 Hz) |
|
| MTTF [年] |
131 |
| UL认证 |
| UL认证编号 |
I017 |
| 文件数量UL |
E174189 |
|
| 机械技术数据 |
| 重量 [g] |
343.8 |
| 原材料 |
不锈钢(1.4404 / 316L); PBT-GF20; PBT-GF30 |
| 材料(接液部件) |
不锈钢(1.4404 / 316L) |
| 系统接口 |
直径 ? 8 mm |
| 显示器/操作件 |
| 显示 |
| 显示单位 |
6 x LED, 绿色 (%, m/s, l/min, m?/h, °C, 10?) |
| 开关状态 |
2 x LED, 黄色 |
| 测量值 |
字母数字显示, 红色/绿色 4位数字 |
|
| 注释 |
| 注释 |
| MW = 测量值 |
| MEW = Final value of the measuring range |
|
| 包装单位 |
1 件 |
| 电气连接 |
| 接口 |
接插件: 1 x M12; 触头: 镀金的 |
| 半岛bd体育手机客户端 认证 |
| CE认证 |
√ |
| EAC认证 |
√ |
| IOLINK认证 |
√ |
| CUL认证 |
√ |
|
|
