3D传感器O3D222

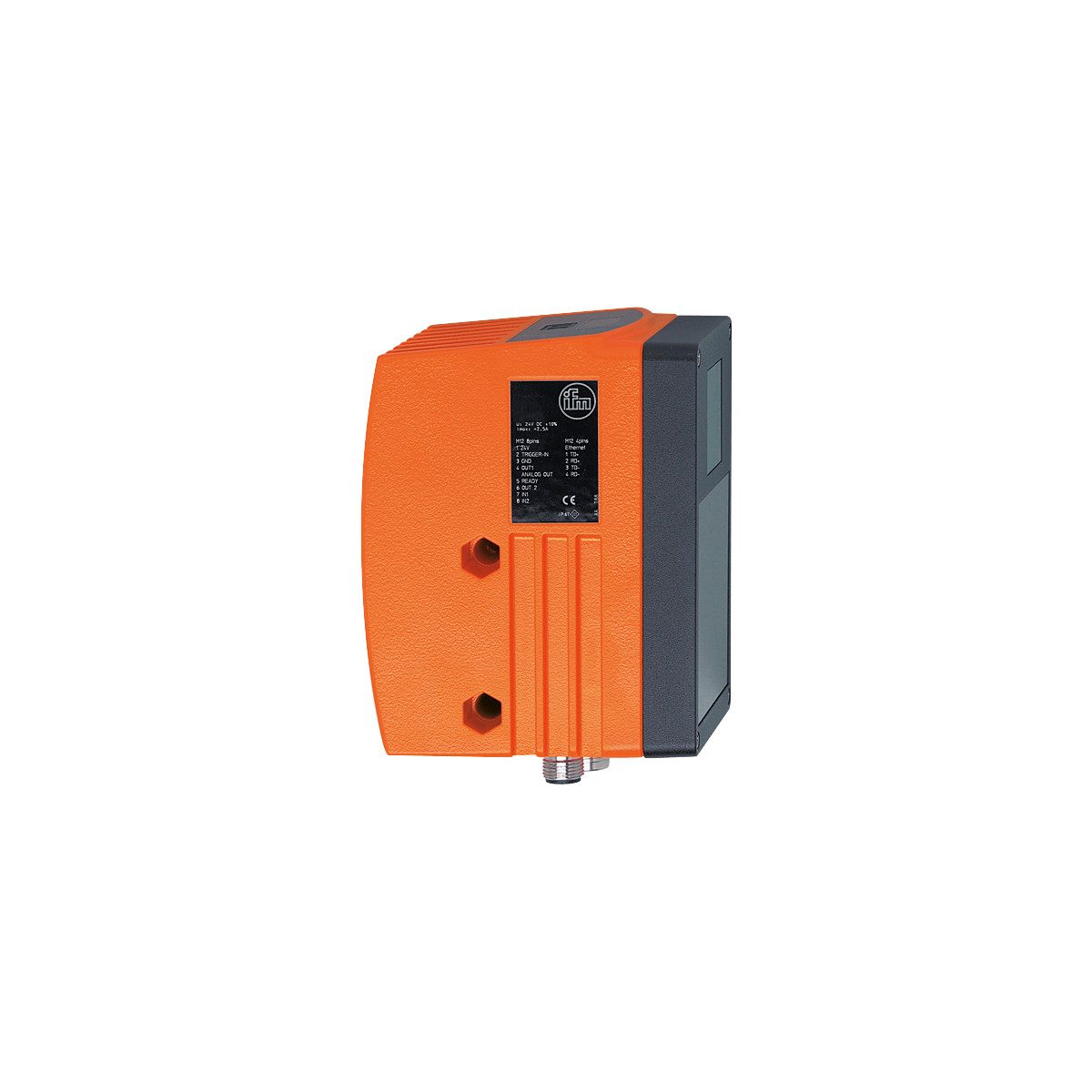

3D传感器O3D222图片
型号: O3D222
品牌: IFM
参考价格: 15399元/EA
产地: 德国
索取资料及报价
型号: O3D222
品牌: IFM
参考价格: 15399
产地: 德国
半岛bd体育手机客户端 别名: 3D传感器O3DIRP3KG/E1/E2/GM/W/64
半岛bd体育手机客户端 介绍
  • 距离、液位或体积的视觉评估
  • 通过时间间隔测量得来的可靠距离测量
  • 在一个单元中集照明、测量和评估为一体
  • 每个测量 3,072 个距离值,用于应用程序的详细评估
  • 2 个开关输出;可将其中一个编程为模拟输出

技术参数:

半岛bd体育手机客户端 特征
图像分辨率3D [px] 64 x 48
孔径角3D [°] 64 x 48
阅读率最大值 [Hz] 20
通信接口 Ethernet
尺寸 [mm] 123.5 x 75 x 95
应用
应用 监控料位; 距离监控; 体积监控
电气数据
工作电压 [V] 20.4...28.8 DC; (EN 61131-2)
电流损耗 [mA] < 2000; (峰值电流脉冲; 标准值: 600)
消耗功率 [W] 15
防护等级 III
图像传感器 PMD 3D ToF-Chip
内部照明 有; (红外线: 850 nm 隐形辐射 LED 等级1)
总的输入/输出
输入和输出总数 数字输入数: 2; 数字输出数量: 2
输入
触发器 24 V PNP (IEC 61131-2 Typ 1)
数字输入数 2
数字输入输入电路 24 V PNP; (可配置; IEC 61131-2 Typ 1)
输出
输出数量 2
数字输出数量 2; (可配置)
输出功能 24 V PNP; (EN 61131-2 Typ 2)
开关量输出DC电压降最大值 [V] 1
每个输出最大电流负载 [mA] 100
模拟电流输出 [mA] 4...20
负载最大值 [Ω] 300
模拟电压输出 [V] 0...10
负载电阻最小值 [Ω] 10000
短路保护
短路保护类型 脉冲
过载保护
监控范围
工作距离 [mm] 200...5500
注意工作距离
白纸: 200 x 200 mm
反射率: 90 %
图像分辨率3D [px] 64 x 48
孔径角3D [°] 64 x 48
阅读率最大值 [Hz] 20
软件/编程
参数设定 通过两个按钮和10段数字显示或借助于操作软件通过PC/笔记本电脑
接口
通信接口 Ethernet
以太网
以太网接口数 1
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 TCP/IP; EtherNet/IP
出厂设置
IP地址: 192.168.0.69
子网络面具: 255.255.255.0
gateway IP addresse: 192.168.0.201
MAC address: 参见型号标示
工作条件
环境温度 [°C] -10...50
存储温度 [°C] -40...85
外壳防护等级 IP 67
外部光线抵抗力最大值 [klx] 8; (物体上)
认证/测试
EMC电磁兼容
EN 61000-6-4 干扰辐射 / 工业环境
EN 61000-6-2 抗扰度 / 工业环境
抗冲击
DIN EN 60068-2-27 30 g 11 ms
抗震
DIN EN 60068-2-6 2 g 10...150 Hz
光生物安全 豁免组; (DIN EN 62471)
电气安全
EN 61131-2 仅通过PELV电路供电
机械技术数据
重量 [g] 1200
尺寸 [mm] 123.5 x 75 x 95
原材料 外壳: 模压铸铝; 前面透镜: PMMA; 显示窗口: PC
显示器/操作件
显示
开关状态 4 x LED, 黄色
4 x LED, 绿色
10段显示屏, 4位数字
附件
供货范围
保护盖
注释
包装单位 1 件
电气连接 - Ethernet
接插件: 1 x M12
电气连接 - 系统接口
接插件: 1 x M12
其他数据
像场大小
检测范围/距离 长度 宽度 最小目标表面
200 250 170 7 x 7
1000 1260 870 37 x 37
2000 2520 1740 73 x 73
3000 3780 2610 109 x 109
4000 5040 3480 145 x 145
5500 6930 4790 200 x 200
物体必须至少由2×2个像素检测,以确保高安全性。
半岛bd体育手机客户端 认证
CE认证
CUL认证
