型号: |
O5H500 |
品牌: |
IFM |
产地: |
德国 |
半岛bd体育手机客户端 别名: |

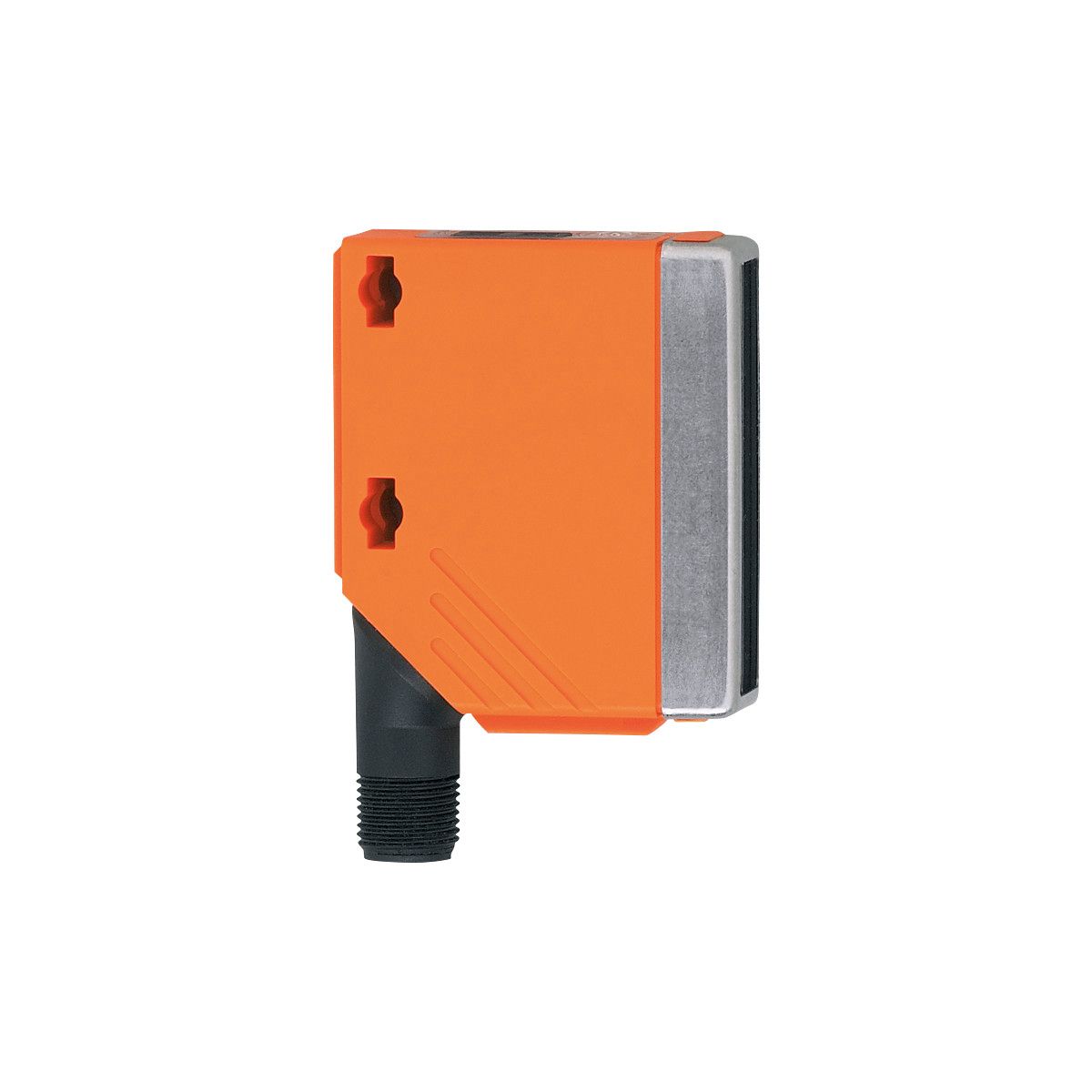

带背景消除的漫反射光电开关O5H-FPKG/US100
|
半岛bd体育手机客户端 介绍
- 量程极长
- 精确的几何背景抑制
- 通过指导按钮灵敏度可调
- 坚固的外壳,适用于严苛的工业环境
- 可编程亮通/暗通模式
技术参数:
半岛bd体育手机客户端 特征 |
光线种类 |
红光 |
外壳 |
矩形的 |
尺寸 [mm] |
56 x 18.2 x 46.8 |
应用 |
特殊的性能 |
背景消隐 |
功能原理 |
漫反射光电开关 |
电气数据 |
工作电压 [V] |
10...36 DC |
电流损耗 [mA] |
25 |
防护等级 |
II |
反相保护 |
有 |
光线种类 |
红光 |
波长 [nm] |
624 |
输出 |
电气设计 |
PNP |
输出功能 |
亮通和暗通模式; (可选) |
开关量输出DC电压降最大值 [V] |
2.5 |
开关量输出DC的持续电流负载 [mA] |
200 |
开关频率DC [Hz] |
1000 |
短路保护 |
有 |
短路保护类型 |
脉冲 |
过载保护 |
有 |
监控范围 |
检测距离 [mm] |
50...1800; (白纸 200 x 200 mm 90 %反射) |
白色物体的检测距离(6 %反射) [mm] |
50...1800 |
灰色物体的检测距离:(18 %反射) [mm] |
50...900 |
黑色物体的检测距离(6 %反射) [mm] |
50...600 |
检测距离可设 |
有 |
光斑直径最大值 [mm] |
50 |
光点尺寸参考 |
检测距离 |
背景消隐可用 |
有 |
工作条件 |
环境温度 [℃] |
-25...60 |
外壳防护等级 |
IP 67 |
认证/测试 |
EMC电磁兼容 |
|
MTTF [年] |
360 |
机械技术数据 |
重量 [g] |
67.5 |
外壳 |
矩形的 |
尺寸 [mm] |
56 x 18.2 x 46.8 |
原材料 |
外壳: PA; 前框: 特种钢; 操作界面: TPU |
透镜材料 |
|
透镜校准 |
侧面的镜组 |
显示器/操作件 |
显示 |
|
Teach示教功能 |
有 |
电子锁 |
有 |
注释 |
注释 |
|
包装单位 |
1 件 |
电气连接 |
接口 |
接插件: 1 x M12 |

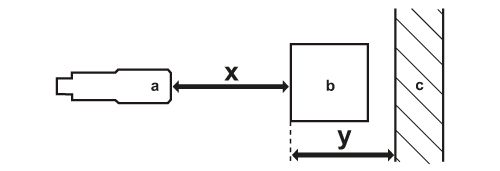

图表 |
|
a: |
传感器 |
b: |
目标 |
c: |
背景 |
x: |
距离传感器/目标物 [mm] |
y: |
最小的距离物体/背景 [mm] |
|

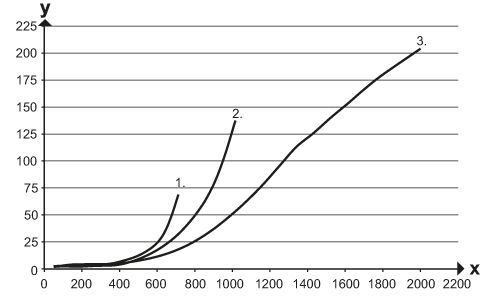

精确度曲线 |
x: |
距离传感器/目标物 [mm] |
y: |
最小的距离物体/背景 [mm] |
1 = |
目标 黑色(6 %反射) , 背景(白色90 %反射) |
2 = |
目标 灰色(18 %反射) , 背景(白色90 %反射) |
3 = |
目标 白色(90 %反射) , 背景(白色90 %反射) |
|
半岛bd体育手机客户端 认证 |
CE认证 |
√ |
EAC认证 |
√ |
CUL认证 |
√ |
|
|
