• 金属齿轮的非接触检测
• 用于极高的开关频率，最高可达 15,000 Hz
• 可准确检测齿轮
• 工作温度范围大
• 通过法兰适配器快速安装

技术参数：

半岛bd体育手机客户端 特征
电气设计	NPN
感应距离 [mm]	1.7; (用不同模块使用齿轮对检测范围及相位有影响。)
尺寸 [mm]	15 / L = 61
电气数据
工作电压 [V]	7...30 DC
电流损耗 [mA]	< 30
防护等级	III
反相保护	否
输出
电气设计	NPN
开关量输出DC的持续电流负载 [mA]	50
开关频率DC [Hz]	1...15000
短路保护	否
监控范围
感应距离 [mm]	1.7; (用不同模块使用齿轮对检测范围及相位有影响。)
工作距离 [mm]	1
工作条件
环境温度 [℃]	-32...140
环境温度 [℃]	125
注意环境温度	用于插头范围
外壳防护等级	IP 67; IP 69K; (插头: IP 54)
认证/测试
EMC电磁兼容	EN 61000-4-2 4 kV CD / 8 kV AD EN 61000-4-3 HF电磁场辐射 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 射频场感应的传导抗扰度 10 V EN 61000-4-8 30 A/m
抗冲击	DIN EN 60068-2-27 30 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击
喷盐试验	EN 60068/2-11 96 h 5 % NaCl bei 25 ℃
机械技术数据
重量 [g]	25
尺寸 [mm]	15 / L = 61
原材料	插座: 黄铜; 外壳: PA; O形环: FKM
拧紧扭矩 [Nm]	7
齿轮模块 [mm]	1.25
面板安装长度 [mm]	35
注释
包装单位	1 件
电气连接
接口	接插件: 1 x AMP-Junior Timer (282 192-1)
图表

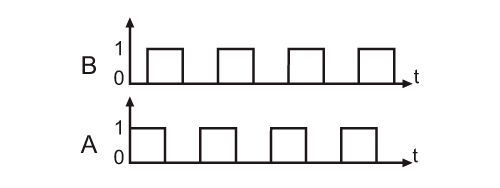

开关信号	相移 90° +/- 20° 脉冲/暂停比 50 % +/- 10 % 用不同模块使用齿轮对检测范围及相位有影响。
