IO-Link位置传感器 >> IO-Link - 电感式接近开关

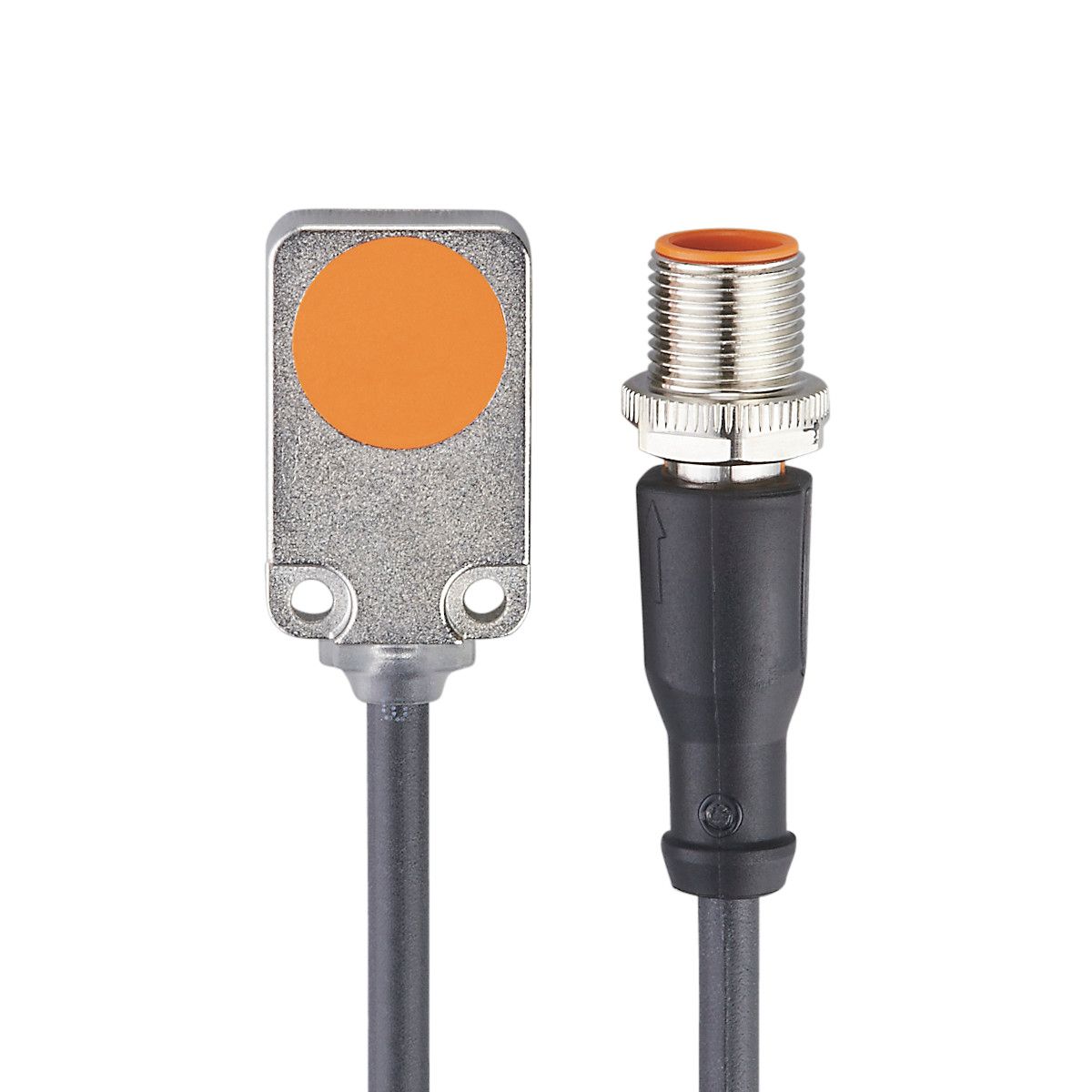

带IO-Link的电感式接近开关IQ2009
|
|
| 型号: |
IQ2009 |
| 品牌: |
IFM |
| 产地: |
德国 |
| 半岛bd体育手机客户端 别名: |
带IO-Link的电感式接近开关IQ23007BFRKG/IO/0.3M/PUR/US
|
半岛bd体育手机客户端 介绍
技术参数：
| 半岛bd体育手机客户端 特征 |
| 电气设计 |
PNP/NPN; (可设定参数) |
| 输出功能 |
常开/常闭; (可设定参数) |
| 通信接口 |
IO-Link |
| 外壳 |
矩形的 |
| 尺寸 [mm] |
20 x 8 x 32 |
| 电气数据 |
| 工作电压 [V] |
10...30 DC |
| 电流损耗 [mA] |
< 30 |
| 防护等级 |
III |
| 反相保护 |
有 |
| 输出 |
| 电气设计 |
PNP/NPN; (可设定参数) |
| 输出功能 |
常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] |
2.5 |
| 开关量输出DC的持续电流负载 [mA] |
100 |
| 开关频率DC [Hz] |
300 |
| 短路保护 |
有 |
| 过载保护 |
有 |
| 监控范围 |
| 开关点IO-Link [mm] |
1.4...7; (可设定参数) |
| 测量范围IO-Link [mm] |
0.75...7.5 |
| 精度/偏差 |
| 校正系数 |
钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
| 迟滞 [Sr的百分比] |
3...15 |
| 注意滞后 |
|
| 线性误差IO-Link [%] |
± 2; (测量范围终值) |
| 重复精度 IO-Link [%] |
± 1; (测量范围终值) |
| 温度系数 [%/K vom MEW] |
± 0,6; (-25...70 ℃: ± 0,3) |
| 温度变化率 [% vom MEW] |
± 10 |
| 接口 |
| 通信接口 |
IO-Link |
| 传递类型 |
COM2 (38,4 kBaud) |
| IO-Link revision |
1.1 |
| SDCI标准 |
IEC 61131-9 CDV |
| 外形 |
Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel |
| SIO模式 |
有 |
| 必需的mater port type |
A |
| 处理周期最小值 [ms] |
3.2 |
| IO-Link过程数据（周期性） |
| 功能 |
位长 |
| 过程值 |
16 |
| 设备状态 |
4 |
| 二进制开关信息 |
2 |
|
| IO-Link功能（非周期性） |
应用特定标签; 运行小时数计数器 |
| 支持的DeviceID |
|
| 注释 |
|
| 工作条件 |
| 环境温度 [℃] |
-40...85 |
| 外壳防护等级 |
IP 65; IP 66; IP 67; IP 68 |
| 认证/测试 |
| EMC电磁兼容 |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 HF电磁场辐射 |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 射频场感应的传导抗扰度 |
10 V |
| EN 55011 |
等级B |
|
| 抗振强度 |
| EN 60068-2-6 Fc |
20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度 |
|
| 抗冲击 |
| EN 60068-2-27 Ea |
100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 |
|
| 持续抗冲击性 |
| EN 60068-2-27 |
40 g ６ ms; 3个坐标轴中每个方向4000个冲击 |
|
| 快速温度变化 |
| EN 60068-2-14 Na |
TA = -40℃; TB = 85℃; t1 = 30 min; t2 = < 10 s 50个周期 |
|
| MTTF [年] |
787 |
| UL认证 |
| Ta |
-25...70 ℃ |
| Enclosure type |
Type 1 |
| 电源 |
Limited Voltage/Current |
| UL认证编号 |
A016 |
| 文件数量UL |
E174191 |
|
| 机械技术数据 |
| 重量 [g] |
42.7 |
| 外壳 |
矩形的 |
| 安装 |
齐平安装 |
| 尺寸 [mm] |
20 x 8 x 32 |
| 原材料 |
模压铸锌 特殊镀层; 感应面: PBT 桔黄色; LED窗口: TPU; 灌封: PUR |
| 显示器/操作件 |
| 显示 |
| 显示操作 |
1 x LED, 绿色 |
| 开关状态 |
1 x LED, 黄色 |
|
| 注释 |
| 包装单位 |
1 件 |
| 电气连接 |
| 接口 |
电缆: 0.3 m, PUR, 4.9 mm; 3 x 0.34 mm |
| 接口 |
接插件: 1 x M12 |
| 半岛bd体育手机客户端 认证 |
| CE认证 |
√ |
| EAC认证 |
√ |
| CUL认证 |
√ |
| IOLINK认证 |
√ |
|
|
