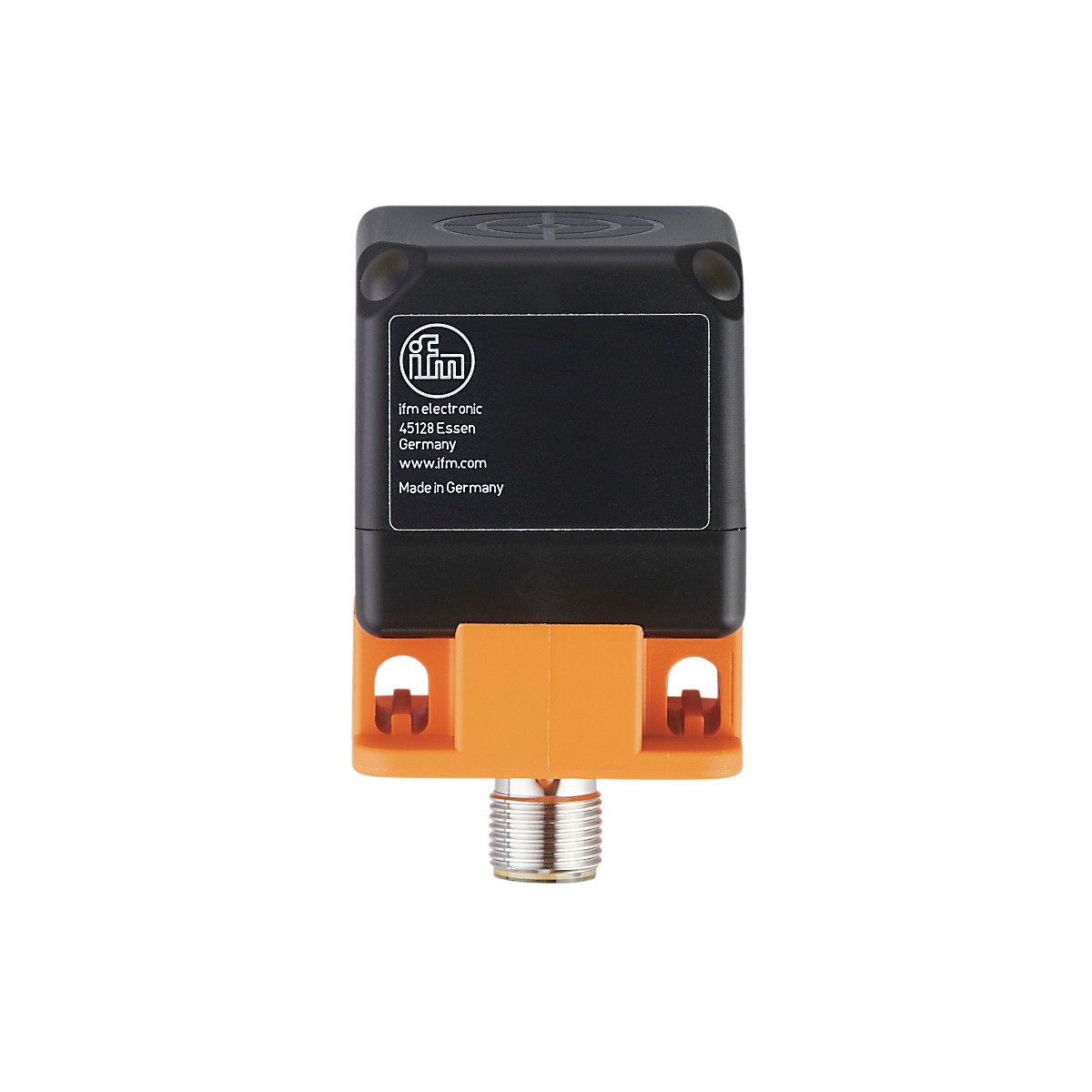

| 型号: |
IM5132 |
| 品牌: |
IFM |
| 产地: |
德国 |
| 半岛bd体育手机客户端 别名: |
电感式接近开关IMC4020BCPKG/K1/US-100-DPA
|
半岛bd体育手机客户端 介绍
- 修正系数 1：可应对所有金属的恒定检测距离
- 适用于输送机的长感应范围
- 互补输出功能常开/常闭
- 五个感应面位置可选
- 位于角处的 LED 在任何安装位置都清晰可见
技术参数：
| 半岛bd体育手机客户端 特征 |
| 电气设计 |
PNP |
| 输出功能 |
NC+NO |
| 感应距离 [mm] |
20 |
| 外壳 |
矩形的 |
| 尺寸 [mm] |
40 x 40 x 54 |
| 应用 |
| 特殊的性能 |
校正系数K=1; 抗电磁干扰的 |
| 抗电磁干扰的 |
有 |
| 电磁场抗扰度最大值 [mT] |
300 |
| 电气数据 |
| 工作电压 [V] |
10...36 DC |
| 电流损耗 [mA] |
< 20 |
| 防护等级 |
II |
| 反相保护 |
有 |
| 输出 |
| 电气设计 |
PNP |
| 输出功能 |
NC+NO |
| 开关量输出DC电压降最大值 [V] |
2.5 |
| 漏电流最大值 [mA] |
0.1 |
| 开关量输出DC的持续电流负载 [mA] |
200 |
| 开关频率DC [Hz] |
200 |
| 短路保护 |
有 |
| 短路保护类型 |
脉冲 |
| 过载保护 |
有 |
| 监控范围 |
| 感应距离 [mm] |
20 |
| 实际感应距离 Sr [mm] |
20 ± 10 % |
| 工作距离 [mm] |
0...16.2 |
| 精度/偏差 |
| 校正系数 |
钢: 1 / 特种钢: 1 / 黄铜: 1 / 铝: 1 / 铜: 1 |
| 迟滞 [Sr的百分比] |
1...20 |
| 开关点偏移 [Sr的百分比] |
-10...10 |
| 校正系数K=1 |
有 |
| 工作条件 |
| 环境温度 [℃] |
-25...70 |
| 外壳防护等级 |
IP 67; IP 69K |
| 认证/测试 |
| EMC电磁兼容 |
| EN 61000-4-2 ESD |
8 kV CD / 6 kV AD |
| EN 61000-4-3 HF电磁场辐射 |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-5 Surge |
0,5 kV 线对线，Ri： 2Ohm |
| EN 61000-4-6 射频场感应的传导抗扰度 |
10 V |
| EN 55011 |
等级B |
|
| MTTF [年] |
975 |
| UL认证 |
| Ta |
-25...70 ℃ |
| Enclosure type |
Type 1 |
| 电源 |
Class 2 |
| 文件数量UL |
E174191 |
|
| 机械技术数据 |
| 重量 [g] |
141.5 |
| 外壳 |
矩形的 |
| 感应面 |
5个位置可选 |
| 安装 |
齐平安装 |
| 尺寸 [mm] |
40 x 40 x 54 |
| 原材料 |
外壳: PA; 感应面: PA 黑色; 端盖: PA; 夹子: 桔黄色; 螺栓: 不锈钢(1.4567 / 304Cu) |
| 显示器/操作件 |
| 显示 |
| 开关状态 |
1 x LED, 黄色 |
| 操作 |
1 x LED, 绿色 |
|
| 注释 |
| 包装单位 |
1 件 |
| 电气连接 - 插头 |
| 接口 |
接插件: 1 x M12; 锁定: 锁定, 可旋转的, 不锈钢(1.4404 / 316L) |
| 半岛bd体育手机客户端 认证 |
| CE认证 |
√ |
| EAC认证 |
√ |
| CUL认证 |
√ |
|
|
