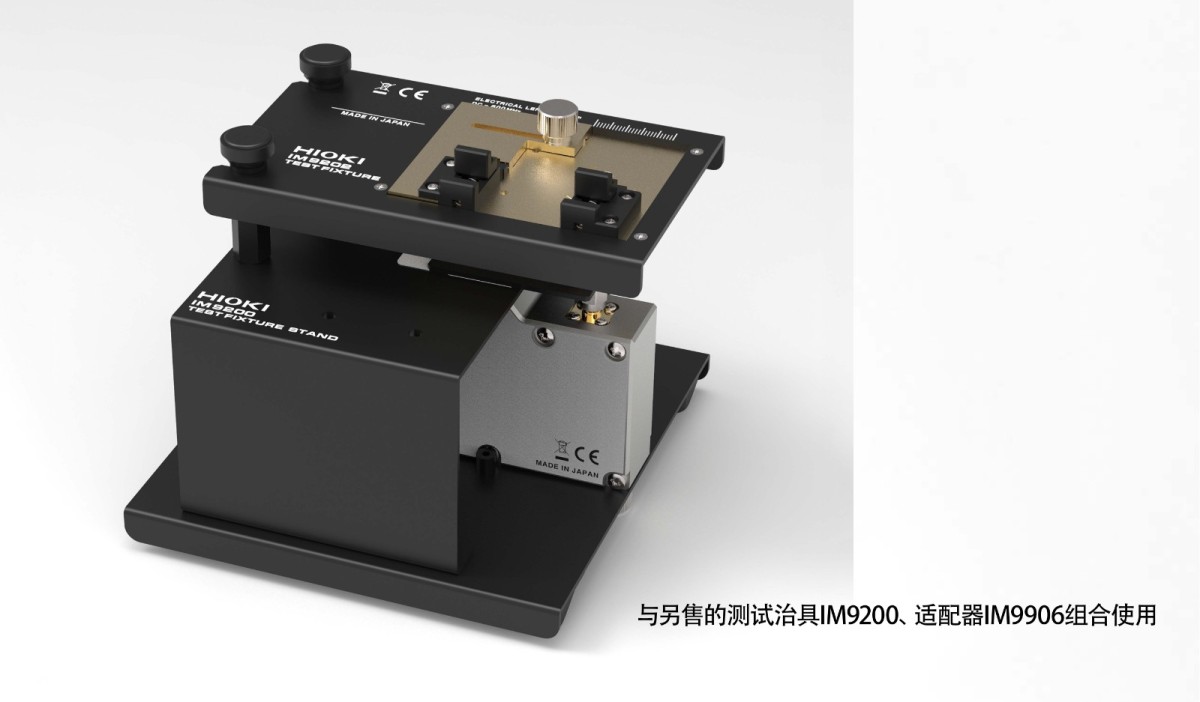

测试夹具IM9202
型号: IM9202
品牌: HIOKI(日置)
产地: 上海
索取资料及报价
|
|
| 型号: |
IM9202 |
| 品牌: |
HIOKI(日置) |
| 产地: |
上海 |
| 配件产地: |
国产配件 |
半岛bd体育手机客户端 介绍
?IM7580系列专用SMD测试夹具
?测试频率600MHz
?适用于各种形状和尺寸的元件，可进行高频阻抗测量
?可测元件尺寸：带引脚的元件、SMD（贴片元件）
基本参数
| 可用频率范围 |
DC ? 600 MHz |
| 可测样品尺寸 |
带引脚的元件 轴向 元件本体长度: 1 mm ?25 mm 引脚长度：2 mm ～ 10 mm 到引脚的高度： 2.5 mm 以下 径向 引脚间隔: 2 mm ?26 mm 引脚长度: 2 mm 以上 SMD 元件长度：1.6 mm ～ 23 mm 元件宽度：0.8 mm 以上 元件高度：0.65 mm 以上 |
| 和样品的连接 |
2端子连接侧面电极 |
| 最大输入电压 |
±42 Vpeak (AC+DC) |
| 适用机型 |
IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587 |
| 附件 |
带引脚元件用H侧夹子×1，带引脚元件用L侧电极×1，SMD用L侧电极×1，SMD开路补偿用治具×1，短路板×1，清洁刷×1，携带包×1，使用说明书×1 |
|
|
