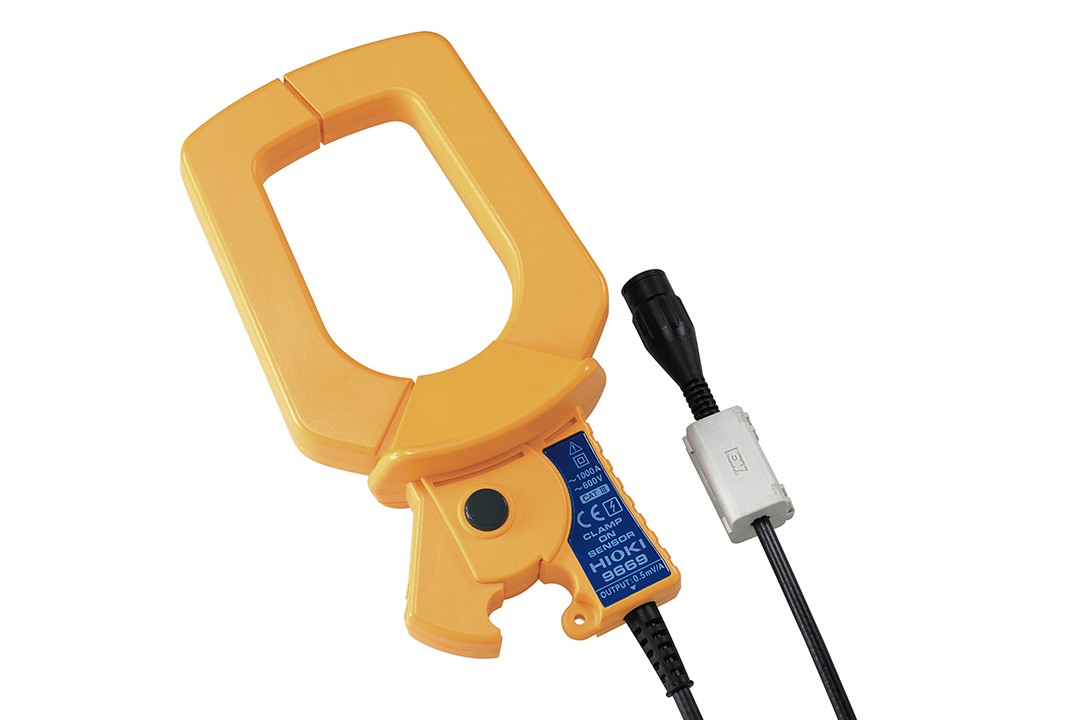

?适用于逆变器设备或工业用电力线
?最大可测量 500 A, 或 1000 A
基本参数
|
9661 |
9669 |
额定电流 |
500 A AC |
1000 A AC |
输出电压率 |
AC 500 mV f.s. (AC 1 mV/A) |
AC 500mV f.s.(AC 0.5mV/A) |
振幅精度 |
±0.3 % rdg. ±0.01 % f.s. (45~66Hz, f.s.为定格的一次电流值) |
±1.0% rdg. ±0.01% f.s. (45~66Hz, f.s.为定格的一次电流值) |
相位精度 |
±0.5°(45~5kHz) |
±1°(45~5kHz) |
最大允许输入 |
连续 550A AC rms (45 ~ 66 Hz) |
连续 1000 A AC rms (45 ~ 66 Hz) |
频率特性 |
40 Hz ~ 5 kHz (±1.0 % 精度误差) |
连续40Hz~5kHz (±2.0 % 精度误差) |
最高使用回路电压 |
600 V rms (绝缘导体) |
600 V rms (绝缘导体) |
钳口直径 |
直径46 mm |
直径55 mm, 80 mm × 20 mm 汇流排 |
体积及重量 |
77 mmW × 151 mmH × 42 mmD, 380 g , 线长: 3 m |
99.5 mmW × 188 mmH × 42 mmD, 590 g , 线长: 3 m |
附件 |
使用说明书×1 |
使用说明书×1 |
※除了连接电能质量分析仪,还可作为电流传感器和HIOKI的钳式功率计和电压输入的记录仪一同使用。
适用于以下半岛bd体育手机客户端
电能质量分析仪系列 |
存储记录仪系列 |
钳式功率计系列 |
