电流直接输入单元PW9100A

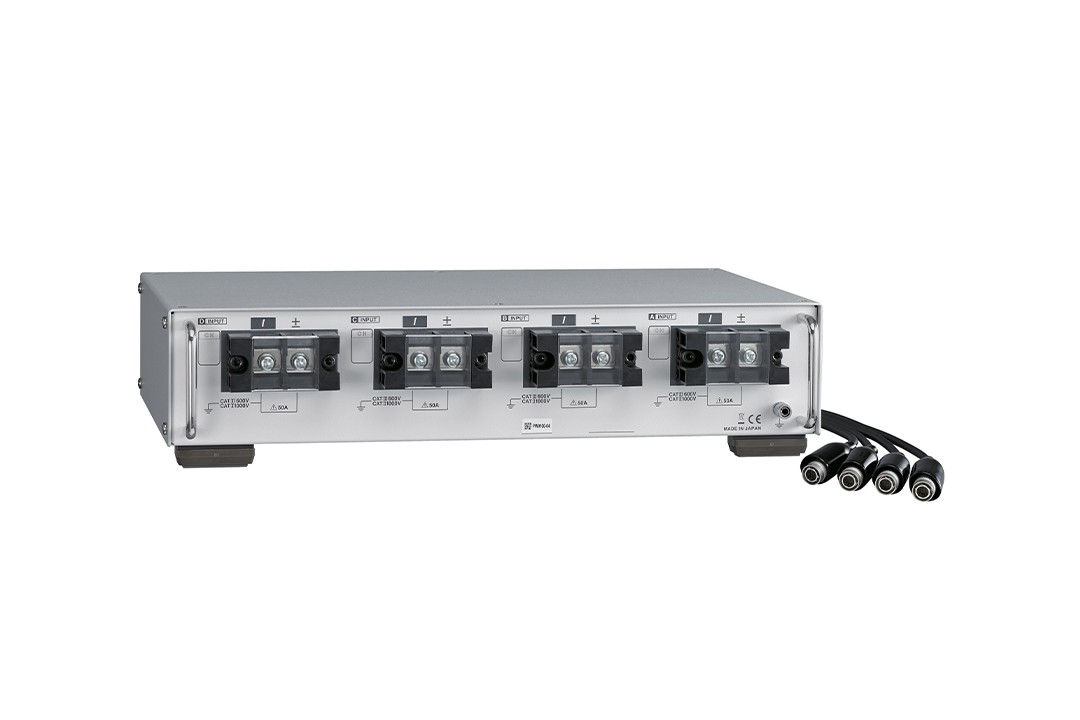

电流直接输入单元PW9100A图片
型号: PW9100A
品牌: HIOKI(日置)
产地: 上海
索取资料及报价
型号: PW9100A
品牌: HIOKI(日置)
产地: 上海
半岛bd体育手机客户端 介绍

?50A额定实现高级别的测量带宽和测量精度

?DC~3.5MHz的大范围频率带宽

?和PW8001组合功率精度±0.055% 使用U7005时(45Hz≦f≦65Hz)

?CMRR(共模抑制比)120dB(100kHz)

?支持测试/评估平台的全机架尺寸

?可与功率分析仪组合使用

基本参数(精度保证期1年,调整后精度保证期1年)

输入方式 绝缘输入,DCCT输入方式
额定输入电流 AC/DC 50A
输入通道数 PW9100A-3: 3通道

PW9100A-4: 4通道

最大输入电流 60 A (降额范围内, 20 ms以内的话最大允许±200 A peak (设计值))
频率特性

振幅: DC~3.5 MHz, 相位: DC~1 MHz

振幅/相位精度 DC (±0.02% rdg. ±0.007% f.s.)

45 Hz < f ≤ 65 Hz (±0.02% rdg. ±0.005% f.s., ±0.1°)

规定到1 MHz

输出电压比率 2 V/ 50 A
测量端子 端子板(带安全防护罩)M6螺丝
输入电阻 1.5 mΩ以下 (50 Hz/60 Hz)
输入电容 规定为测量端子-外壳(输出侧)之间40pF以下/100kHz
使用温湿度范围 温度 0℃~40℃, 湿度 80% rh以下 (未结露)
电源 由PW8001,PW6001, PW3390供电
体积及重量 430 W × 88 H × 260 Dmm, 线长 0.8 m

PW9100A-3: 3.7 kg, PW9100A-4: 4.3 kg

附件 使用说明书×1
