SST-9801B-G耐高温浓度报警器
气体检测报警装置 >> 耐高温气体报警装置
SST-9801B-G耐高温浓度报警器图片

型号: SST-9801B-G
品牌: 索富通
产地: 深圳
索取资料及报价
型号: SST-9801B-G
品牌: 索富通
产地: 深圳
半岛bd体育手机客户端 介绍

气体报警装置为防爆型仪表,其组成为两个部分:探测器与报警控制器,探测器(一次表)安装在可能有气体泄漏的危险场所,其核心元件为气敏传感器;报警控制器(二次表)安装在安全场所的值班室内。

当空气中有可烯气体或可燃有毒性气体挥发的蒸汽时,探测器检测信号通过电缆立即传送到报警控制单元,控制器显示出气体浓度,当超过设定的报警浓度值时,报警控制器即发出声、光报警信号并输出联动控制信号,控制风机等设备排除险况,从而起到保障工厂安全生产,避免事故发生。广泛用各类炼油厂、油库、化工厂、液化气站等易发生可燃气体泄漏的场所。

执行标准:

索富通气体报警控制器SST-9801B-EX执行标准:

GB 16808-2008 《可燃气体报警控制器系统规程》

索富通可燃气体探测器SST-9801TB-EX执行标准

GB15322.1-2003《可燃气体探测器第1部分:测量范围为0~100%LEL的点型可燃气体探测器》

GB 3836.1-2010 《爆炸性环境 第1部分:设备 通用要求》

GB 3836.2-2010 《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》

半岛bd体育手机客户端 特点:

技术参数:

检测气体:可燃气体

检测原理:催化燃烧式。

浓度单位:0-100%LEL。

输入信号:RS485

显示方式:数字+模拟显示

报警设定:一段报警输出5%~25%LEL(默认20%LEL),二段报警输出50%LEL

报警方式:声、光报警

报警输出:二段报警输出(触点容量5A/250VAC)

信号输出:标准电流4-20mA输出/RS-485接口MODBUS通讯协议(选型)

温度范围:-10%~+250℃

相对温度:10%~95%RH(非凝露)

电源:AC220V/50Hz

最大功耗:≤5.5W/路

最大传输距离:1200M

总线构图:

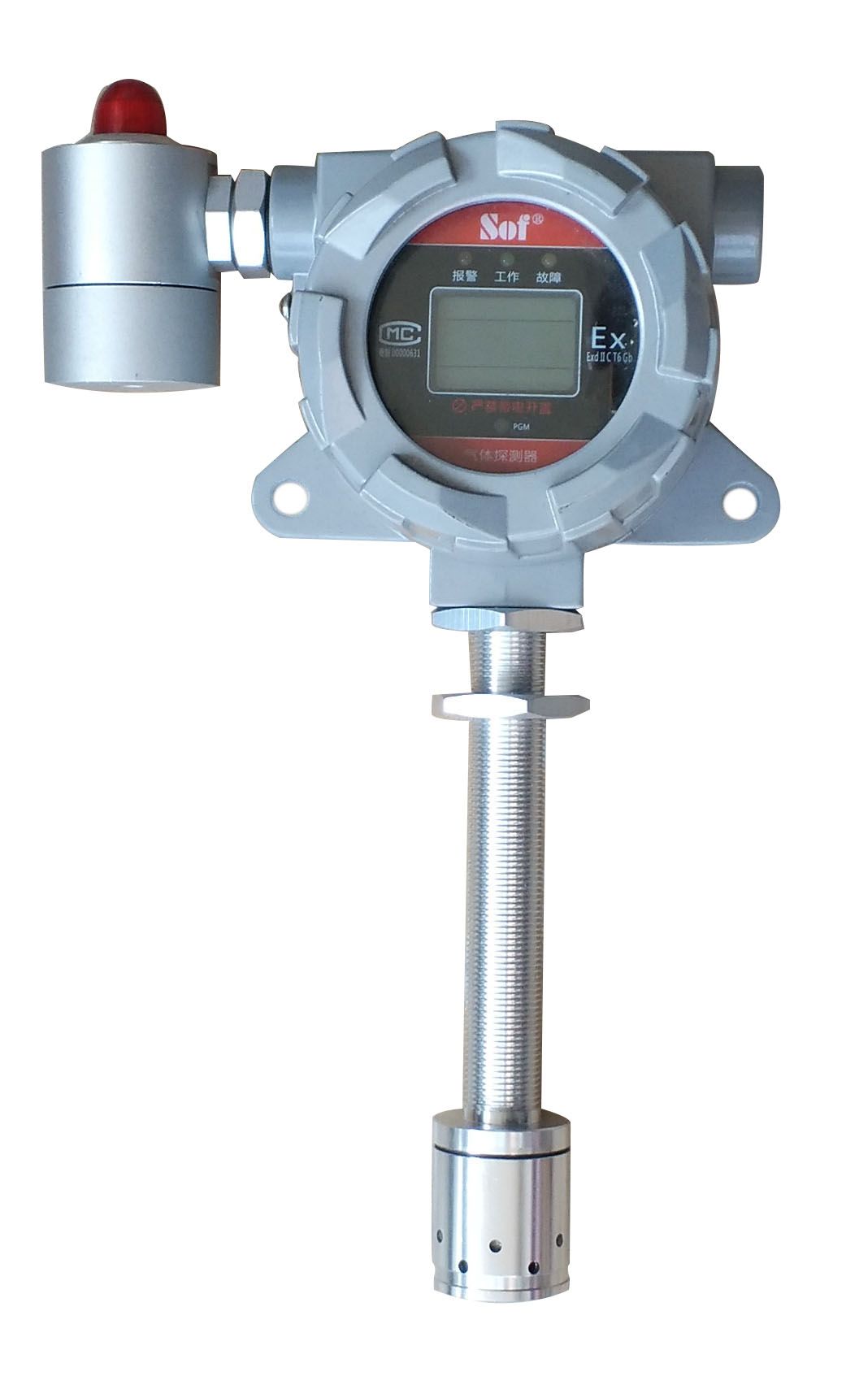

探测器型号及外观尺寸:

SST-9801TB-G-EX(高温)

总结构图及尺寸:

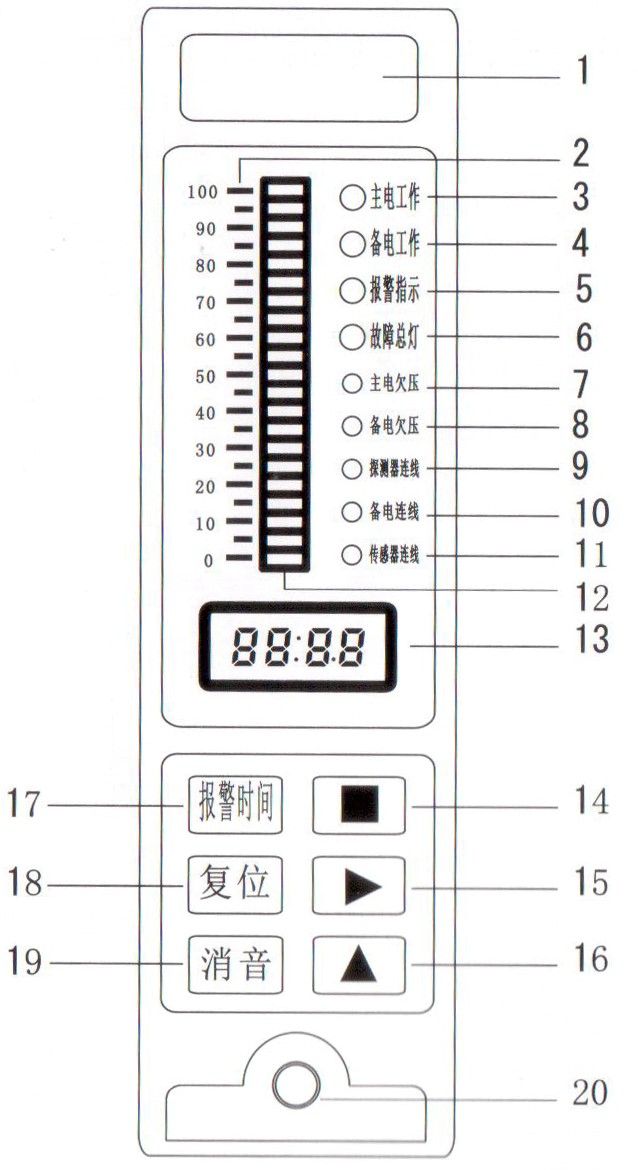

操作面板:

(1)监控标志:用户填写监控区地址;

(2)浓度显示刻度值;

(3)主电工作指示灯:绿色;

(4)备电工作指示灯:绿色;

(5)报警指示灯:红色,当监控环境的可燃气体浓度超过报警设定值时红色报警指示灯闪亮并伴有声音报警;

(6)故障总灯:黄色,当发生故障报警时黄色故障总灯点亮并伴有声音报警;

(7)主电欠压指示灯:黄色,主电出现欠压时,该指示灯点亮并伴有声音报警;

(8)备电欠压指示灯:黄色,主电断电,备用电源不能保证控制器正常工作时,该指示灯点亮并伴有声音报警;

(9)探测器连线指示灯:黄色;探测器连线短路、断路时,该指示灯亮并伴随有声音报警;

(10)备电连线指示灯:黄色;备电连线断路时,该指示灯亮并伴随有声音报警;

(11)浓度模拟指示灯柱:零点为绿色灯,其余为红色灯;
(12)数码显示窗:浓度显示、系统时间显示、报警时间显示、密码显示;

(13) 键:进入功能、功能操作确认、复位操作确认;

(14) 键:在数字输入时进行移位操作,在功能操作时选择功能;

(15) 键:数字输入时增加其数值;

(16)报警时间键:查询报警时间;

(17)复位键:报警复位;

(18)消音键:消除报警声音;

(19)面板锁紧螺钉。

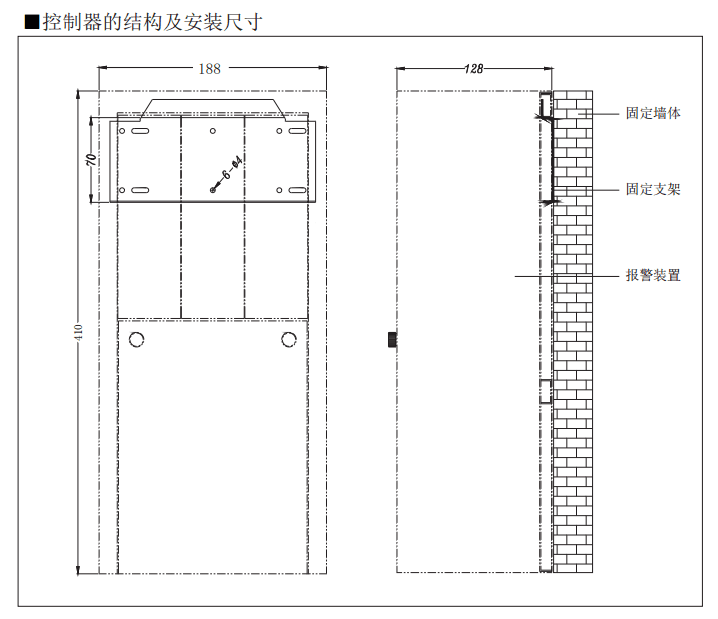

壁挂式总结构图及尺寸:

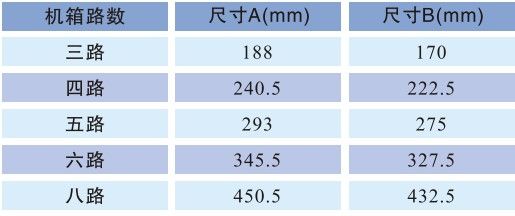

盘装式安装尺寸:

操作面板:

(1)监控标志:用户填写监控区地址;

(2)浓度显示刻度值;

(3)主电工作指示灯:绿色;

(4)备电工作指示灯:绿色;

(5)报警指示灯:红色,当监控环境的可燃气体浓度超过报警设定值时红色报警指示灯闪亮并伴有声音报警;

(6)故障总灯:黄色,当发生故障报警时黄色故障总灯点亮并伴有声音报警;

(7)主电欠压指示灯:黄色,主电出现欠压时,该指示灯点亮并伴有声音报警;

(8)备电欠压指示灯:黄色,主电断电,备用电源不能保证控制器正常工作时,该指示灯点亮并伴有声音报警;

(9)探测器连线指示灯:黄色;探测器连线短路、断路时,该指示灯亮并伴随有声音报警;

(10)备电连线指示灯:黄色;备电连线断路时,该指示灯亮并伴随有声音报警;

(11)浓度模拟指示灯柱:零点为绿色灯,其余为红色灯;
(12)数码显示窗:浓度显示、系统时间显示、报警时间显示、密码显示;

(13) 键:进入功能、功能操作确认、复位操作确认;

(14) 键:在数字输入时进行移位操作,在功能操作时选择功能;

(15) 键:数字输入时增加其数值;

(16)报警时间键:查询报警时间;

(17)复位键:报警复位;

(18)消音键:消除报警声音;

(19)面板锁紧螺钉。
