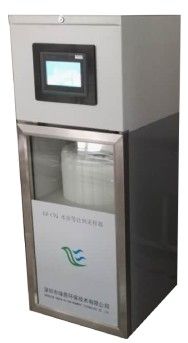

GR-CYQ水质等比例自动采样器是我司自主设计、研发、生产的智能化多功能吸入式水样分瓶采样装置。它可以根据水样采样要求实现多种采样方式(定量采样，定时定量采样，定时流量比例采样，定流定量采样和远程控制采样)及多种装瓶方式(每瓶单次采样--单采和每瓶多次采样--混采) 。该装置适用于江、河、湖泊、企业排放水等实现科学监测的采样工作。采样中涉及与排污量相关的采样方法(流量比例和定流定量)则可配置本公司的超声波明渠流量计。

系统组成：

GR-CYQ水质等比例自动采样器由两大部分构成，由水样自动采集PLC控制电路和水样品的自动分瓶灌装机构组成。控制器，采用西门子S7-200系列PLC作为系统控制核心，控制精度高；采样装置，由步进电机及驱动器，蠕动泵头等构成，是采样系统的重要装置之一；分配装置，由步进电机及驱动器，分配管路等构成，将采样装置所吸取的水样按控制要求分配给设定的采样瓶；冰柜，可使水样保存在设定温度下，避免由于温度过高造成水样变质；采样瓶，存储水样的容器，采用化学性能十分稳定的玻璃或聚乙烯材料制造。

系统功能：

具有故障报警功能；

具有设定、校对和显示时间功能；

具有自动分瓶功能，分瓶范围可任意设置；

具有温度控制、直冷式的自动恒温冷藏功能；

具有可自动连续或混合定时、定量取样功能；

可按设定比例及水质超标事件触发自动取样功能；

192×64像素全中文操作界面，界面友好，操作方便。

RS232/RS485通信接口，能读取和传输内部数据，可进行远程传输控制。

技术参数：

项目	技术要求
分瓶瓶数	24瓶
最大扬程	8m
最大水平采样距离	≥50m
采样方式	定时定量:定时(1～7200)min，定量采样(1～2000)ml，留样量(1～1950)ml
	定流定量:定流(1～32000)，定量采样(1～2000)ml，留样量(1～1950)ml；注：(定流定量功能要选配超声波流量计)ml)
	定量采样：采样量(1～2000)ml，留样量(1～1950)ml
采样时间间隔	(1～7200)min
每瓶采样量	(1～500)ml
采样误差	≤±5%
定流定量采样量误差	≤±10%(*要选配超声波流量计)
系统时钟时间控制误差	Δ1≤0.1% 及 Δ12≤30s
采样精度	≤±5%F.S.
流量测量范围	(0～36000)m3/h；(*要选配超声波流量计)
流量输入信号	(4～20)mA
管路系统气密性	≤-0.05MPa
数字显示	HMI人机界面采用彩色触摸屏幕全汉字显示，操作方便
计算机输出接口	标准RS232
工作电源	220VAC，50Hz
采样器工作温度范围	(1～50)℃
机箱内温度控制误差	±2℃
平均无故障连续运行时间(MTBF)	≥1440h/次
绝缘阻抗	≥20 MΩ
泵管使用寿命	≥2年
重量	约40Kg
外形尺寸	500mm*500mm*1100 mm
