双轴光电自准直仪

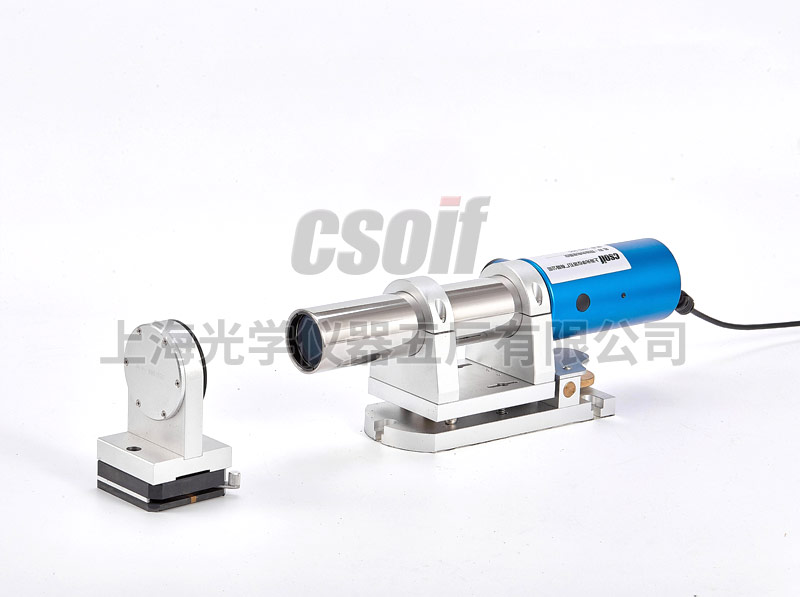

双轴光电自准直仪图片
产地: 上海
索取资料及报价
产地: 上海
半岛游戏平台官网入口网址 产地: 国产其他光学分析半岛游戏平台官网入口网址
半岛bd体育手机客户端 介绍

双轴光电自准直仪系列半岛bd体育手机客户端 ,是一款电子自准直仪结合了电子目镜技术、高分辨率图像传感技术和嵌入式数字图像处理技术,可同时对X、Y两个方向的角度进行测量,提供高精度测量有1秒、0.5秒.03秒等精度。具有易便携、高精度、高稳定性等一系列优点。
双轴光电自准直仪由电子读数头、物镜管、底座、反光镜、控制测量软件等构成。运行于显示控制器的测量软件可显示电子目镜及测量数据,主机采用USB2.0连接、采用半导体LED光源使用寿命长,LED具有发光效率高和发热量小的一系列优点并可将数据保存为Excel兼容格式;半岛bd体育手机客户端 采用了小型化设计技术,为用户提供了高性价比的角度测量检测方案。用户可通过选配其它测量配附件及测量软件完成动态测量应用,包括对角度、直线度、垂直度、平行度、平面度、同轴度等的高精度测量。是精密机械制造、光学加工、计量实验室等传统光学自准直仪的理想替代半岛bd体育手机客户端 。

半岛bd体育手机客户端 特点:
☆双轴X、Y同时测量,方便高效
☆实时电子目镜技术,避免了人眼瞄准误差
☆高分辨率光电探测器,确保测量精度
☆长寿命LED灯源系统,经久耐用
☆多种测量软件以及配件满足不同测量需要
☆自动计算误差,自动描述曲线
☆多种精度多种规格可选,适合多种需求

典型应用:
☆精密机械安装定位
☆机械半岛bd体育手机客户端 直线度、平面度、垂直度、平行度等精度保障
☆精密旋转台检测
☆航空航天光学半岛bd体育手机客户端 装配及调整
☆物理及光学实验室

技术规格:
(系列半岛bd体育手机客户端 1秒)

焦距

150mm

180mm

200mm

300mm

360mm

通光口径

35mm

50mm

50mm

50mm

60mm

70mm

光源

半导体光源LED

测量距离

0-10M

0-15M

0-20M

0-25M

0-30M

0-40M

探测器

高分辨率传感器

分辨率

0.1″

视场范围(X、Y)

4600*3600″

3600*3000″

3200*2400″

2200*1800″

1800*1400″

半岛游戏平台官网入口网址 精度(中心)

±100″ ±1″

±100″ ±1″

±1000″ ±2″

±600″ ±2″

数据接口

USB2.0

电脑系统要求

要求电脑WIN7或WIN7以上,64位系统;

测量系统

自准直仪控制软件V2.0

半岛游戏平台官网入口网址 尺寸
(长*宽*高mm)

230*135*125

268*135*125

296*135*125

388*135*125

446*135*125

(系列半岛bd体育手机客户端 0.5秒)

焦距

180mm

200mm

300mm

通光口径

50mm

50mm

50mm

60mm

光源

半导体光源LED

测量距离

0-15M

0-20M

0-25M

0-30M

探测器

高分辨率传感器

分辨率

0.1″

视场范围(X、Y)

3600*3000″

3200*2400″

2200*1800″

2200*1800″

半岛游戏平台官网入口网址 精度(中心)

±100″ ±0.5″

±100″ ±0.5″

±1000″ ±1″

±1000″ ±2″

数据接口

USB2.0

电脑系统要求

要求电脑WIN7或WIN7以上,64位系统;

测量系统

自准直仪控制软件V2.0

半岛游戏平台官网入口网址 尺寸
(长*宽*高)mm

268*135*125

296*135*125

388*135*125mm

(系列半岛bd体育手机客户端 0.3秒)

焦距

300mm

通光口径

50mm

60mm

光源

半导体光源LED

测量距离

0-25M

0-30M

探测器

高分辨率传感器

分辨率

0.1″

视场范围(X、Y)

2200*1800″

半岛游戏平台官网入口网址 精度

±100″±0.3″

±1000″±1″

数据接口

USB2.0

电脑系统要求

要求电脑WIN7或WIN7以上,64位系统;

测量系统

自准直仪控制软件V2.0

半岛游戏平台官网入口网址 尺寸(长*宽*高)

388*135*125mm

标准配置:
1.主机
2.二维可调底座
3.标准反射镜
4.标准测量软件(含直线度模块)
5.数据线
6.半岛游戏平台官网入口网址 箱
7.合格证,保修卡,说明书

选配半岛bd体育手机客户端 :
1.磁性底座
2.光学直角器
3.激光辅助找像器
4.金属多面棱体
5.可调桥板(测量平台的平面度专用)
6.精密三角架
7.平行度/垂直度误差分析模块
8.平面度误差分析模块
9.转台误差分析模块
