RA120T型圆度仪

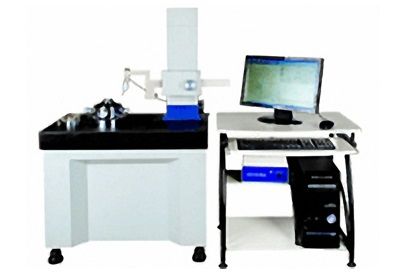

RA120T型圆度仪图片
型号: RA120T
品牌: 嘉腾
产地: 东莞
索取资料及报价
型号: RA120T
品牌: 嘉腾
产地: 东莞
测量方式: 自动
半岛bd体育手机客户端 介绍

应用领域:
RA120T型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪概述:RA120T型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪是专门针对偏载零件设计,是代替进口 圆度仪、真圆度仪、圆度测量仪、真圆度测量仪的理想半岛bd体育手机客户端 。RA120T圆度仪、真圆度仪、圆度测量仪、真圆度测量仪采用高刚性精密气浮轴承为测量基准,精度高,寿命长;电气控制系统采用模块化、高精度数据采集处理系统,精度高,故障率低,且维护简易。RA120T圆度仪、真圆度仪、圆度测量仪、真圆度测量仪无论是测量精度还是测量项目,均接近进口高端圆度仪、真圆度仪、圆度测量仪、真圆度测量仪,在国内行业内处于××。

RA120T型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪技术描述

RA120T型圆度仪专门针对偏载类零件的圆度测量,应用在如曲轴等偏心轴零件行业。

一、RA120T型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪技术特点

◆专门针对偏截类零件如曲轴连杆颈圆度的测量

◆气浮运动轴系,精度保持长久
◆关键件采用特殊去应力合金材料及特殊的去应力处理工艺,精度保持长久

◆业内××的高精度采集控制系统

◆模块化设计使用户维护成本降至最低

二、RA120T型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪测量能力

2.1 评价项目

各种环形零件的圆度、同轴度、同心度、平行度、垂直度、跳动

分析能力

波纹度分析、频谱分析、轮廓度分析、缺口/毛刺自动剔除、波形分析、谐波分析

圆度评定方式(4种):最小区域法、最小二乘法、最小外接圆法、最大内切圆
圆度滤波档位:2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、15-250
滤波形式:高斯(ISO标准)、2RC

可按要求定制最大1500rpa的滤波器

2.2测量范围

承载:43Kg(可选配68Kg)

回转直径:320mm

立柱高度:550mm

三、RA120T型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪技术指标

主轴回转精度:±0.025μm

R向传感器量程:±300μm

R向传感器最高精度:0.001μm

圆周采样点:4096点/圈

转速:5转/分钟(1.5~8转可调)
