RA120C型圆度仪

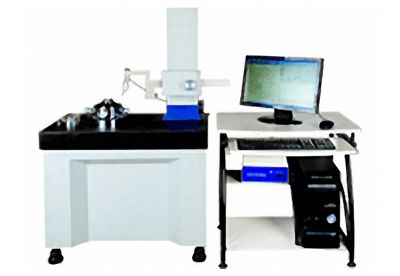

RA120C型圆度仪图片
型号: RA120C
品牌: 嘉腾
产地: 东莞
索取资料及报价
型号: RA120C
品牌: 嘉腾
产地: 东莞
测量方式: 自动
半岛bd体育手机客户端 介绍

应用领域:
RA120C型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪技术描述-通用系列


一、RA120C型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪技术特点
◆气浮运动轴系,精度保持长久
◆关键件采用特殊去应力合金材料及特殊的去应力处理工艺,精度保持长久
◆业内××的高精度采集控制系统
◆模块化设计使用户维护成本降至最低


二、RA120C型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪测量能力
2.1 评价项目
各种环形零件的圆度、同轴度、同心度、平行度、垂直度、跳动
分析能力
波纹度分析、频谱分析、轮廓度分析、缺口/毛刺自动剔除、波形分析、谐波分析
圆度评定方式(4种):最小区域法、最小二乘法、最小外接圆法、最大内切圆
圆度滤波档位:2-500、2-250、2-150、2-50、2-15、3-16、3-17、15-500、15-250、15-250
滤波形式:高斯(ISO标准)、2RC
可按要求定制最大1500rpa的滤波器
2.2测量范围
承载:23Kg(可选配43Kg,68Kg)
回转直径:320mm
立柱高度:550mm

三、RA120C型圆度仪、真圆度仪、圆度测量仪、真圆度测量仪技术指标
主轴回转精度:±0.025μm
R向传感器量程:±300μm
R向传感器最高精度:0.001μm
圆周采样点:4096点/圈
转速:5转/分钟(1.5~8转可调)
R向行程:160mm
