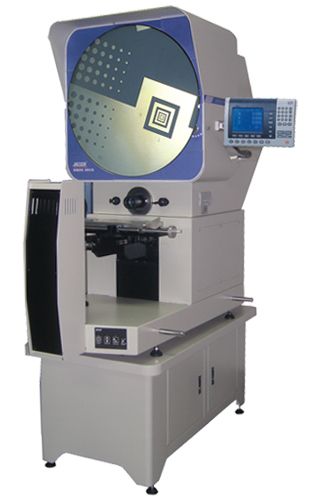

【简 介【/strong>HB16和HB24大屏幕卧式测量投影仪是光、机、电一体化的精密高效测量仪器。产品结构通用性强，能检测各种形状复杂工件的轮廓尺寸和表面形状、br/>
仪器用途：
HB16和HB24大屏幕卧式测量投影仪被广泛的应用于机械、仪表、电子、轻工等行业，以及应用于院校、研究所和计量检定部门的计量室、试验室、生产车间。HB16和HB24大屏幕卧式测量投影仪能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等各种工具、刀具和零件、以及端子、钟表、金刚石等、br/>
仪器特点９/strong>
◆产品结构通用性强，外形美观，操作方便；◇工作台升降传动采用进口V型直线导轨，传动轻便、舒适；◆透射照明强度分高低连续可调，适应于不同工件的测量；◇光学系统品质优良，物镜成像清晰，放大倍率准确；◆反射照明采用光纤传输，体积小、照度高，使用方便；◇工作台采用航空合金铝加工，测量范围大，重量轻；◆仪器测量精度高，性能稳定可靠；◇对于立式测量投影仪难以检测到的尺寸、难以观测的部位，可以有效补充测量和观察、/span>
卧式测量投影?/strong>
仪器规格参数９/strong>
| 仪器型号 |
HB16（正反像型） |
HB24（正反像型） |
| ?br/>佛br/>?/span> |
工作台面尺寸(mm) |
408×126 |
455×126 |
| X坐标行程(mm) |
200 |
300 |
| Y坐标行程(mm) |
75（调焦） |
125（调焦） |
| Z坐标行程(mm) |
150 |
| 摆动范围 |
±15° |
| 坐标示值误?um) |
?+L/200 |
| X、Y坐标数显解析?/span> |
0.0005mm |
| 外形尺寸(长×宽×? (mm) |
1360×580×1170 |
1611×761×1409 |
| 仪器重量(Kg) |
200 |
250 |
| 建议工作台尺寸及承重 (Kg) |
(长宽高：1000×550×630mm) >300 |
(长宽高：1200×650×520mm) >300 |
| 抔br/>彰br/>屎/span> |
投影屏尺?mm) |
?25 |
?15 |
| 投影旋转范围 |
0?60° |
| 旋转角度数显解析?/span> |
1′或0.01° |
| ?br/>镛/span> |
放大倍数 |
10X |
20X逈/span> |
50X逈/span> |
100X逈/span> |
10X |
20X逈/span> |
50X逈/span> |
100X逈/span> |
| 物方视场(mm) |
?0 |
?0 |
? |
? |
?0 |
?0 |
?2 |
? |
| 物方工作距离(mm) |
103.9 |
95.1 |
65.7 |
35.0 |
180 |
120 |
80 |
62 |
| 测量最大高?mm) |
90 |
| 数据处理系统 |
DP300多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测RS-232数据输出 |
| 仪器照明 |
透射照明光源?4V/150W，反射照明光源为21V/150W卤素灯（带照明光线） |
| 仪器电源 |
110V/220V(AC)?0/60Hz，总功?00W |
| 冷却方式 |
强制风冷(3轴流风扇) |
| 仪器配件 |
显微型打印机（标配）、测量软件（选配）等 |
