JT-3000A型反像测量投影仪

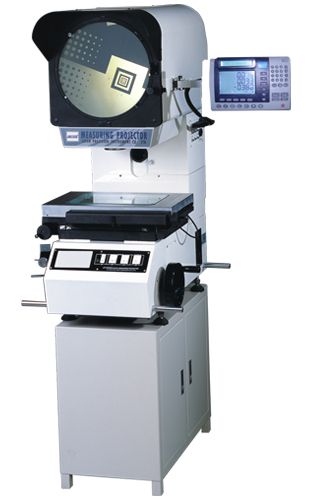

JT-3000A型反像测量投影仪图片
型号: JT-3015A/JT-3020A/JT-3025A
品牌: 嘉腾
产地: 东莞
索取资料及报价
型号: JT-3015A/JT-3020A/JT-3025A
品牌: 嘉腾
产地: 东莞
半岛游戏平台官网入口网址 产地: 国产测量投影仪
半岛bd体育手机客户端 介绍

【简 介】JT-3000A系列反像测量投影仪它广泛用于机械、仪表、电子、轻工等行业;院校、研究所以及计量检定部门。

半岛游戏平台官网入口网址 用途:
JT-3000A反像测量投影仪,广泛用于五金、冲压、精密塑胶、端子、模具、螺丝等。可高效率检测各形状复杂工件的轮廊尺寸及表面尺寸。

半岛游戏平台官网入口网址 特点:
JT-3000A反像测量投影仪光学系统品质优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;座标测量示值误差可达(3+L/200)μm,L为被测长度(单位:mm);JT-3000A反像测量投影仪配有专用微型打印机和脚踏开关,数据输出和采样十分方便。工件影像可以是全正像也可为倒像。此JT-3000A系列反像测量投影仪为投影筒升降,可承受超重荷的精密部件,而不影响其测量精度。

立式测量投影仪

技术参术:

型号

反像型 JT-3015A JT-3020A JT-3025A



金属台面尺寸(mm) 354×228 450×280 450×280
玻璃台面尺寸(mm) 210×160 306×196 306×196
X坐标行程(mm) 150 200 250
Y坐标行程(mm) 100 100 150
Z坐标行程(mm) 100(调焦)
坐标示值误差(um) 3+L/200
X、Y坐标数显解析度 0.0005mm
外形尺寸(长×宽×高) 792×544×975mm 770×550×1120mm 770×550×1120mm



投影屏尺寸(mm) ¢312mm,使用范围>¢300(刻有米字线)
投影旋转范围 0~360°
旋转角度数显解析度 1′或0.01°
测量最大高度(mm) 90


放大倍数 10X(标配) 20X(选配) 50X(选配) 100X(选配)
物方视场(mm) ¢30 ¢15 ¢6 ¢3
物方工作距离(mm) 77.7 44.3 38.4 25.3
测量最大高度(mm) 90
数据处理系统 DP100多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离,角度检测RS-232数据输出
半岛游戏平台官网入口网址 照明 透射与反射照明光源为24V/150W卤素灯(带照明光线)
半岛游戏平台官网入口网址 电源 110V/220V(AC),50/60Hz,总功率400W
冷却方式 强制风冷(3轴流风扇)
半岛游戏平台官网入口网址 配件 微型打印机、光学寻边器等
建议工作台尺寸及承重 1、JT-3015A/ JT-3020A放置台:(长宽高:690×350×550mm) >250kg;
2、JT-3025A放置台:(长宽高:780×550×430mm) >250kg
