HV型卧式影像测量仪

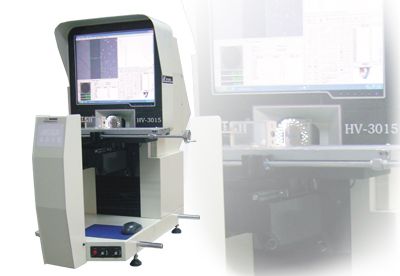

HV型卧式影像测量仪图片
型号: HV系列
品牌: 嘉腾
产地: 东莞
索取资料及报价
型号: HV系列
品牌: 嘉腾
产地: 东莞
半岛游戏平台官网入口网址 产地: 国产CNC影像测量仪
半岛游戏平台官网入口网址 结构: 其他结构CNC影像测量仪
半岛bd体育手机客户端 介绍

应用领域:
HV系列卧式影像测量仪操作方式采用鼠标、键盘操作及屏幕触摸操作两用模式,与预装的由我司开发的QuickMeasuring测量软件结合使用。

1、半岛bd体育手机客户端 用途及特点
HV系列卧式影像仪是光,机,电一体化的精密高效影像测量仪。它广泛应用于机械,模具,仪表,电子,轻工等行业,是计量室和生产车间不可缺少的一种计量检定设备。本半岛游戏平台官网入口网址 采用鼠标、键盘操作与屏幕触摸操作两用模式,与QuickMeasuring测量软件结合使用,能高效率的检测各种形状复杂工件的轮廓和表面形状,如样板,冲压件,凸轮,成形铣刀等各种工具和零件,以及端子,钟表,金刚石等生产厂商。
2、卧式影像仪规格参数
2.1 金属台尺寸:455×126mm
2.2 外形尺寸:1040×620×990mm
2.3 运动行程:
X坐标行程300mm;
Y坐标行程125mm;
Z坐标行程150mm(调焦)
2.4 摆动范围:±15(绕Y轴旋转)
2.5 半岛游戏平台官网入口网址 重量:200Kg
2.6 X、Y、Z数显解析度:0.001mm
2.7 X、Y坐标示值误差:≤(4+L/25)μm
2.8 显示屏尺寸:19''
3、半岛游戏平台官网入口网址 电源
3.1 使用电源:AC180~260V 50Hz
半岛游戏平台官网入口网址 配件 1X镜筒(标配)、0.5X镜筒(选配) 、2X镜筒(选配)
变焦镜 0.7~4.5X0.7~4.5X
附加镜 视频倍率 物方视场 视频倍率 物方视场 工作距离
0.5X(选) 15~95X 20~3.2mm 7.5~48X 40~6.4mm 175mm
标配1.0X 30~190X 10.6~1.6mm 15~96X 20~3.2mm 96mm
2.0X(选) 60~380X 5~0.8mm 30~190X 10.6~1.6mm 32mm

建议放置台:载重≥350KG,尺寸(长×宽×高)1000×600×500(mm)
