刀具影像测量仪

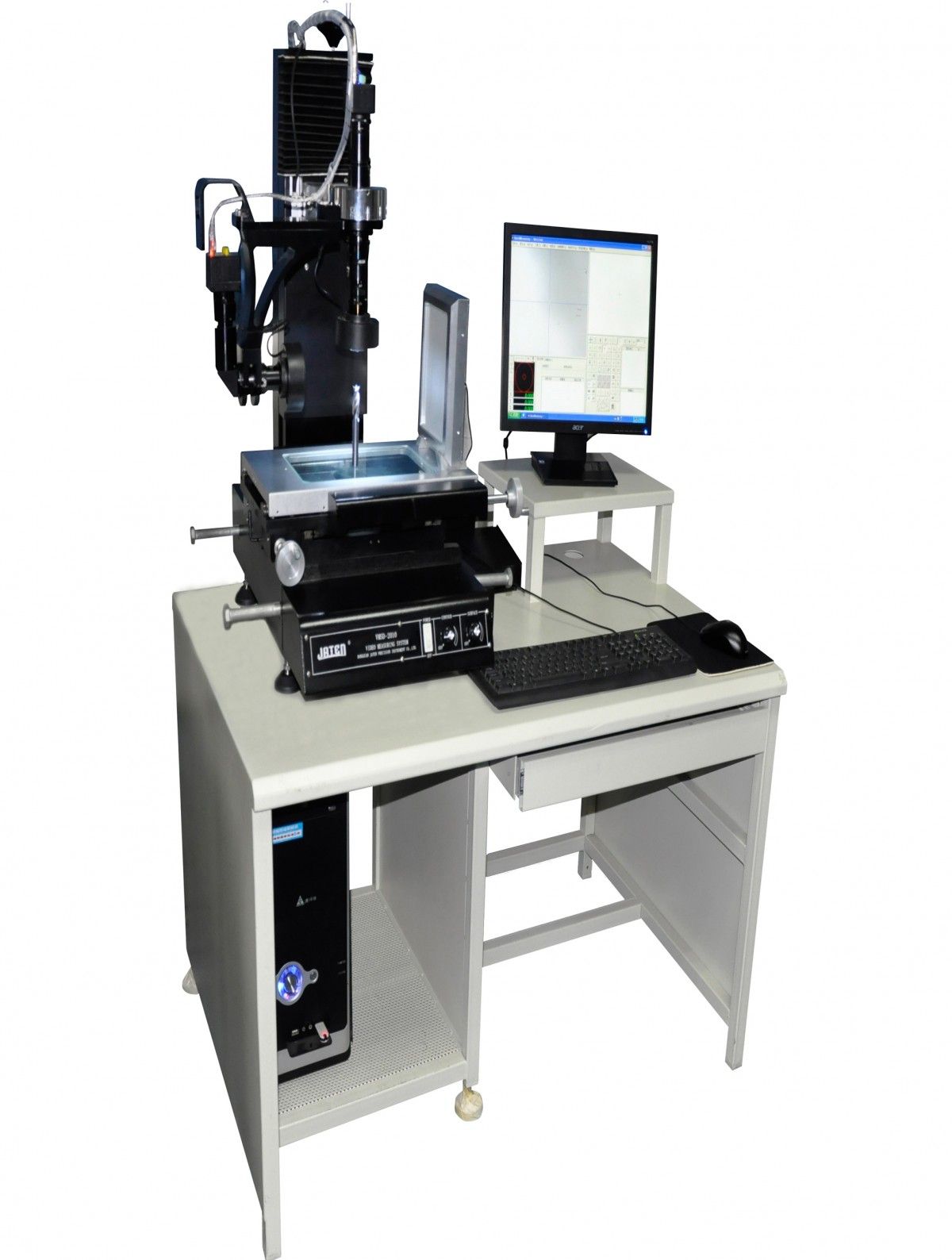

刀具影像测量仪图片
型号: VMSD-2010
品牌: 嘉腾
产地: 东莞
索取资料及报价
型号: VMSD-2010
品牌: 嘉腾
产地: 东莞
半岛游戏平台官网入口网址 产地: 国产CNC影像测量仪
半岛游戏平台官网入口网址 结构: 其他结构CNC影像测量仪
半岛bd体育手机客户端 介绍

应用领域:
该款刀具影像测量仪是在老款刀具测量仪的基础上改进而成的一款新的刀具检测半岛游戏平台官网入口网址 .在具备老款优点及功能的前提下,特别增强了大理石底座,降低变形系数,增强了半岛游戏平台官网入口网址 的稳定性,保证测量精度。
设备装配两个CCD高清晰度摄像机,可以在不移动被测物体的情况下从不同角度和方向对被测物体进行观察和测量,从而减少了人为操作的误差。

半岛游戏平台官网入口网址 特征;

1.刀具测量仪是影像测量仪中的一种测量半岛游戏平台官网入口网址 ;

2.立卧双镜头刀具专用检测仪是世界上技术最××的刀具测量系统,其适用于专业化刀具生产商或刀具修磨厂;

3.测量时,其可以从两个方向找正并测量刀具,一次装夹即可实现X轴、Y轴、Z轴、卧式镜头回转轴,刀具旋转等多个轴的测量,避免了多次装夹时产生的误差,这是其他普通测量仪所不具备的;

4.在双镜头中采用同轴高精密旋转夹具,极大方便了测量,一次装夹即可以完成刀具的直径、长度、切削刃间距、前角、后角、螺旋角、主偏角、副偏角、等各种尺寸的精确测量。

部份功能介绍:

刀具测量软件除了具备测量软件的常用功能外,增加视频区的十字线对位功能,通过键盘方向键调节十字线可以快速的测量出刀口的角度。可以通过键盘数字键1、2快速切换CCD镜头,从而能从不同角度和方向观测被测物体。在测量工作区域中,增加了六个快速检测距离的功能.点到点的距离,点到直线的距离、线到线的距离、圆心到直线的距离、圆心到圆心的距离、圆环的厚度。

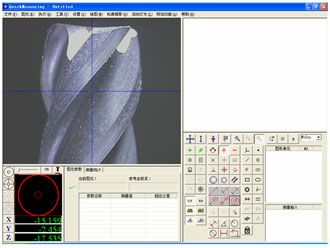

刀具测量软件实测界面:

技术参术:

半岛游戏平台官网入口网址 型号 VMSD-2010
工作台 金属台尺寸(mm) 404x228
玻璃台尺寸(mm) 260x160
运行行程(mm) 200x100
外形尺寸(mm) 625x515x940
半岛游戏平台官网入口网址 重量(Kg) 150
影像系统 1/3" CCD彩色摄像机;
变焦物镜分辨率:0.7~4.5X;
视频总倍率:30X~230X;
物方视场:7~1.1mm 表面光源与透射光源均使用LED,亮度可调到
电源 AC180~260V/50HZ
测量功能 可测线、角、圆、圆心距、角度
