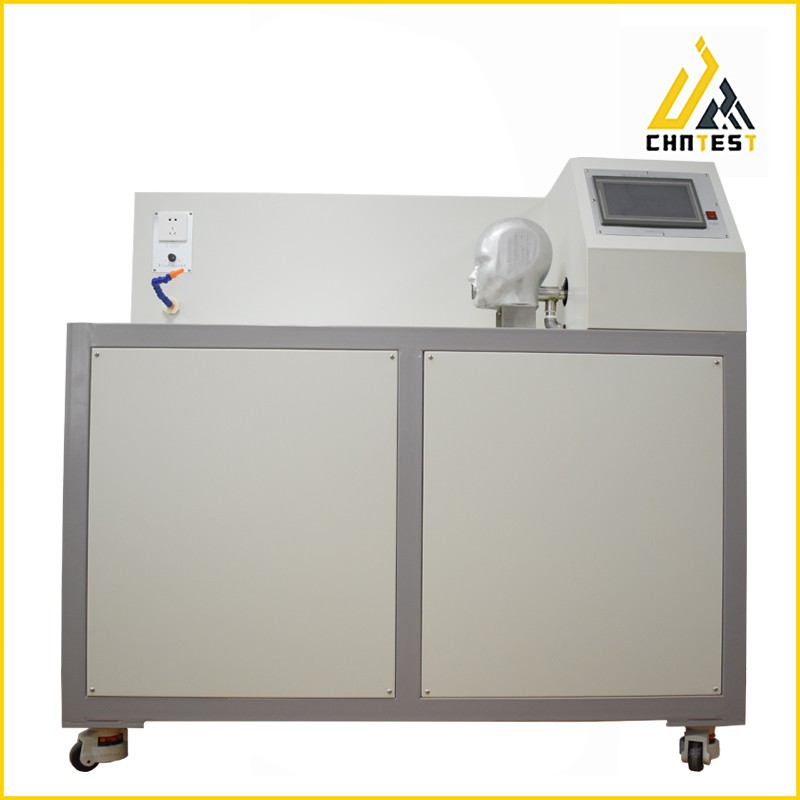

一?strong>示意国/strong>
注释９br/>1.环境风机电源插板
2.环境风机流量调节?br/>3.环境风机
4. 3个模拟肺+1个采样肺
5.金属头模
6.PLC控制?br/>7.船型电源开兲br/> 8. 变频电机
9.CO2稳定罐设备运行组成：设备驱动由变频驱动器、变频电机组成，机械传动由电机减速机、联轴杆组成、br/>二?strong>设备参数
1、类型： 防护口罩死腔测试?br/>2、箱体材料： 设备外壳采用冷板1.5mm折弯成型?0mm*60mm壁厚2mm方管焊接成型表面高温烤塑。（防电、耐腐蚀（br/>3、相关设备尺寸： 试验机主体尺 1653mm*853mm*1466mm
4、电源： AC220V±10% 50HZ 功率?00W
5、使用温度： 20-80ℂbr/>6、系统精度： ?.5%
7、环境风机： 平衡金属人头面部周围CO2浓度
8、CO2循环风机 管道内CO2流量循环交通枢纼br/>9、PLC控制器： 采用高精度触摸屏控制方式
10、电流动作断路器 电流动作断路器DELIXI DZ47sLE系列,230V 50HZ
11、交流接触器 SCHNEIDER LC1D25系列交流接触器，动作电压AC480V
12、电源模块： 输出DC24V
13、驱动： 采用DELTA MS300系列变频驱动器，变频驱动电机
14、模拟肺 25个循?分钟?.0?冲程
15、CO2分析仪器 一个检测输入端CO2浓度、一个检测CO2稳定罐输出CO2浓度、一个检测采样肺中CO2浓度
16、CO2稳定罐： 将CO2浓度稳定?% ?0000 PPM（br/>三?strong>控制单元面板
四?strong>操作流程
1、防护口罩死腔测试仪使用电源AC220V 50HZ（注意：电源选择（br/>2、闭合电流动作断路器
3、闭合船型电源开关操作流程：断电开机必须按自检启动按钮让系统进入系统自检状态，其目的是让CO2循环系统内CO2浓度达到5%?0000PPM）（1号CO2分析仪处于工作状态，达到试样测试条件）。当CO2浓度大于试验浓度0.1%，CO2浓度超标，排气启动，环境风机启动对试验条件进行合理改善，让其CO2浓度达到试验条件。接着试验启动模拟肺开始工作，2号CO2分析仪进行工作，采样肺开始工作，3号CO2分析仪器进行工作（工作时?分钟）、br/>试验结束后，请相关工作人员将设备CO2气源断开，关闭电源、br/>
五?strong>储运、贮存条仵/strong>
包装后的防护口罩死腔测试仪应贮存在相对湿度不大于80%，无腐蚀性气体和通风良好的室内、/p>
六、安装方泔/strong>
1．打开外包装，取出设备、br/>2．设备应放在坚固平稳的平面上，并使其保持水平状态、br/>3．设备背面距墙壁必须留有50cm以上的空隙，两边必须?0cm以上的空隙、br/>4．将所配电源线插入配电箱内，请按照正确的方式进行操作、br/>5. 将CO2接入设备（设备在不工作的状态下请勿将CO2接入）、/p>
七、注意事顸/strong>
1.防护口罩死腔测试仪外壳必须有效接地，以保证使用安全、br/>2.防护口罩死腔测试仪相应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品、br/>3.样品框内物品放置切勿过挤、br/>4.设备外应经常保持清洁，长期不用应套好塑料防尘罩，放在干燥室内、br/>八?strong>维护保养
1．本设备样品试验箱内请勿放置任何物品?．本设备应经常保持清洁；3．经常检查开关和仪表按键的灵活性；4．保养时必须将电源开关关闭，并拨下电源插头，CO2接入阀常闭、/p>
九、故障处琅/strong>
| 现象 |
原因 |
处理 |
| 1、无电源 |
1.接线未插好或断线 |
1.接好接线 |
| 2.电流动作断路?/td> |
2.更换电流动作断路?/td> |
| 2、CO2浓度无法满足试验条件 |
1.CO2分析仪器损坏 |
1.更换CO2分析?/td> |
| 2.plc控制单元坎/td> |
2.更换plc控制?/td> |
| 3.检查CO2循环管路 |
3.合理维修CO2循环管路或跟捡/td> |
| 4.模拟肺故際/td> |
4.合理维修模拟肺或跟换 |
| 4、模拟肺故障 |
1.电机驱动装置供电异常或传动异常、/td> |
1.建议检查驱动装系统的各接线点以传动部件、/td> |
