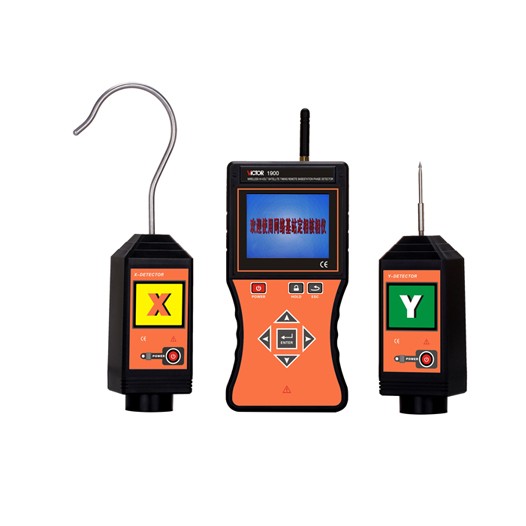

介绍 VICTOR 1900无线高压卫星授时远程网络基站定相核相仪及系统,简称网络基站定相核相仪,是为了解决同时远程在线测试高低压相位、核相、频率、验电等而研发制造的。通过网络基站定相,可以准确识别标准A相、B相、C相,完成统一色标工作。本半岛bd体育手机客户端 具有普通无线高压核相仪、无线高压卫星授时远程核相仪、无线高压验电器半岛bd体育手机客户端 的功能,用户可以根据实际需要选购同时带电流测试功能的钩式探测器。 本半岛bd体育手机客户端 整套系统及设备由全球卫星定位系统、基站群、服务器群、2G/3G/4G通讯网络、315MHz/433MHz无线通讯模块、手持接收器、探测器(采集终端)、GPS天线、4G天线、4G卡、伸缩绝缘杆等组成。 全球卫星定位系统:基站、手持接收器都内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的 BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时及定位,确保测试精准。 基站群:基站群由多个基站组成,本系统设计可以兼容255个基站。基站采用全铸铝外壳,防水设计,安装于10kV变压器二次输出端。其内置GPS模块、4G模块、315MHz/433MHz无线通讯模块,作为参考标准源,基站将采集到的相位、频率等信号通过互联网传送给服务器,基站检测到的数据作为比对标准源,采集器检测到的数据与基站源数据对比。 服务器群:多个服务器组成服务器群,服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比,得出相位差等参数,再将分析结果发送给各手持接收器,手持接收器使用人员就能实时接收任一采集器所检测到的相位信息,可以准确识别标准A相、B相、C相,包括地下室没有任何通讯信号的场所定相核相,并统一色标工作。 探测器:分核相、电流不同功能的探测器,探测器都内置有GPS模块、4G模块、315MHz/433MHz无线通讯模块,其中电流探测器一体化钩式设计,内置多层柔性线圈。315MHz/433MHz无线通讯模块便于手持接收器近距离抄表使用;GPS模块、4G模块与服务器通讯并传输数据;多层柔性线圈用于采集电流及电流波形、频率、相位等信号。 柔性线圈:即Rogowski Coil(洛氏线圈),采用多层罗氏线圈技术,是一个在非铁磁性材料上均匀缠绕的环形线圈,多层,无磁滞效应,几乎为零的相位误差,相位误差越低,高压核相就更加准确;柔性线圈无磁饱和现象,线性度极高,能满足测试大电流。输出信号是电流对时间的微分,通过对输出电压信号进行积分,就可以真实还原输入电流,其测量电流范围可从毫安级到上万安。采用多层柔性线圈的目的一是提高检测漏电流的分辨率,可以达到10mA,同时解决测试大电流、高次谐波电流(可达400次)、复杂波形电流、瞬态冲击电流并还原其波形。 手持接收器:采用3.5寸真彩液晶屏设计,内置GPS模块、4G模块、315MHz/433MHz无线通讯模块,接收服务器发送的数据,也可以对采集器、基站抄表。接收器同屏显示实时相位、频率、电流等信息,具有“X信号正常、Y信号正常、A相、B相、C相、同相、异相”等语音提示,清晰直观,不同功能的接收器显示内容有差别。 绝缘杆:伸缩绝缘杆,拉伸后长约3米,收缩后约0.6米,轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点,连接采集器,可以挂在线路中测试,也可以根据实际需要加长或减短绝缘杆的长度。 核相时: 空旷地面普通核相距离可达160m,卫星授时核相距离大于500km,能对1V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,其中35kV以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,安全可靠! 技术规格
|
