ETB-05激光扫描测径仪

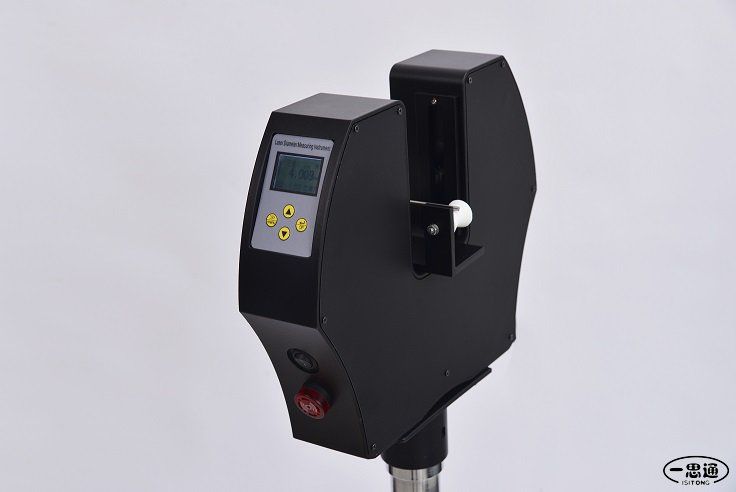

ETB-05激光扫描测径仪图片
型号: ETB-05
索取资料及报价
型号: ETB-05
半岛bd体育手机客户端 介绍
1、概述

ETB-05激光扫描测径仪是一种基于激光扫描测量原理而设计的高精度非接触式的外径测量设备,半岛游戏平台官网入口网址 采用二维测量模式,二路激光束在测量场呈正交设计,有效消除工件震动造成的测量误差,特别适合生产现场的实时测量,广泛应用于通信电缆、光缆、同轴电缆、电力电缆等园形线材的在线检测,也可用于其它各种园形工件外径测量。
整套设备由三部分组成:测量头、串行通信电缆、显示控制箱,此外,还备有方便用户安装使用的测量头活动支架和测量托架等。测量时由激光器发射出的激光,首先被一个准直系统准直,准直后平行更高的激光束投射至匀速旋转的扫描转镜上,扫描光束经待测工件后形成宽度与工件直径相应的光脉冲,随后光脉冲光电转换,送中央计算机控制系统,计算机对测量数据进行处理,根据要求实施显示、控制。
半岛游戏平台官网入口网址 在出厂前,已进行参数初始化,可保证系统长期可靠地工作,测量的系统误差已由计算机精确补偿,测量的随机误差也采用适宜的信号甄别处理技术,不确定度得到有效控制。

2、安装

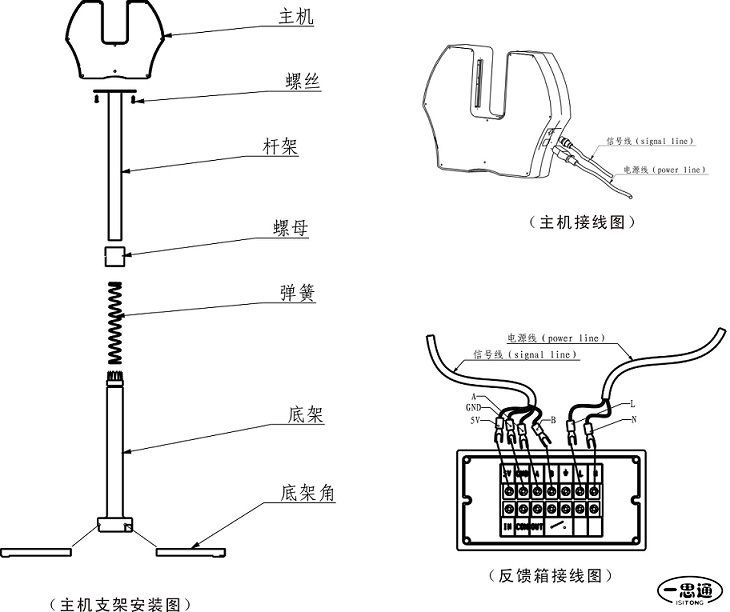

2.1 结构示意图


2.2 连接
A.半岛游戏平台官网入口网址 配有专用支架,选定好合适的位置,建议用螺丝固定好支架,调节测量头
上下位置,以线材接触两个导轮为宜。
B.将测量头放置在支架上,调整测量头的位置,然后用锁紧螺丝锁紧测量头;
C.根据高度要求,调整滑杆高度,调整好后请锁紧锁环,防止测量头突然脱落造成半岛游戏平台官网入口网址 损坏;
D.电源插座为一三蕊插座,配有专用电源连接线,在联接之前核实供电与半岛游戏平台官网入口网址 标称电源是否相符,在确定进行了可靠联接之后,接好主机电源,此时半岛游戏平台官网入口网址 处于待工作状态。
E.预热5分钟(如精密测量时30分钟)后半岛游戏平台官网入口网址 处于正常工作状态。
F.将标准棒置于测试架上,观察半岛游戏平台官网入口网址 示值与标准棒标称值是否一致,如有差别则考虑以下因素:
* 测量窗口是否污染;
* 环境温度是否变化过大;
* 空气是否过度 湿;
* 外界电压波动,振动,干扰等;
* 是否需要进行校准操作;

3、操作

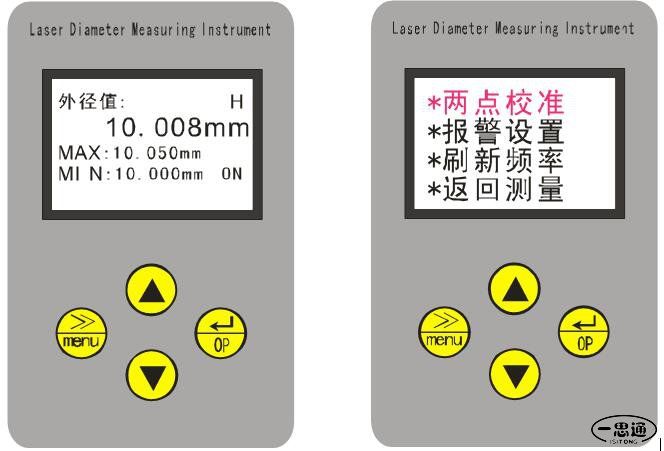

3.1测量头显示面板示意图



3.2按键功能设置
“▲” 加一按键,修改位加1,到10自动归零;
“▼” 减一按键,修改位减1,到-1自动归9;
“>>” 右移按键,修改位右移一位;
“menu” 用于进入主菜单;
“OP” 确认各种操作, 解除报警。

3.3显示符号说明
H/M/L...........刷新频率指示;  ON/OFF.......报警开关状态;
MAX/MIN.........上限下限指示;

3.4校准操作步骤
半岛游戏平台官网入口网址 采用两棒校准方法,假定1号棒标称值为1.003毫米,2号棒标称值为10.008毫米,校准操作如下:
第×步:待半岛游戏平台官网入口网址 进入稳定测试状态后,按下“menu”键,半岛游戏平台官网入口网址 进入主菜单,显示窗口显示各项操作指令;当前指令以反显状态显示;
第二步:选择“两点校准”,按“OP”确认,进入校准步骤;

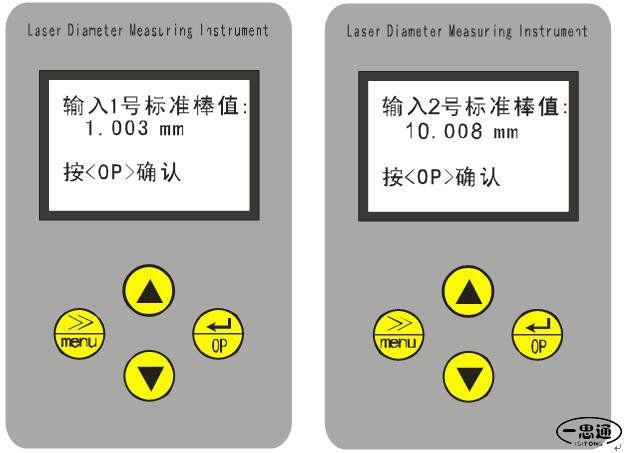

第三步:输入1号棒标称值,由“▲”、“▼”、“>>”三键配合,输入1号棒标称值,按“OP”确认并保存。
第四步:完成第三步后,根据提示由“▲”、“▼”、“>>”三键配合输入2号棒标称值,按一下“OP”键确认并保存。

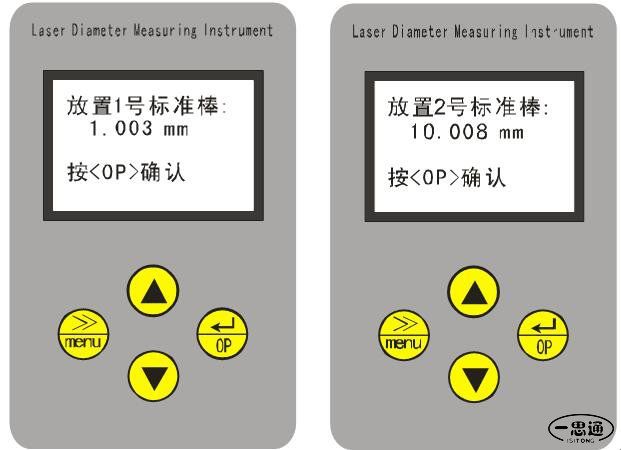

第五步:根据提示将1号棒放置到测试架,按一下“OP”键,对1号棒扫描;
第六步:取出1号棒,根据提示将2号棒放置到测试架,按一下“OP”键,结束校准操作,半岛游戏平台官网入口网址 返回到主菜单。

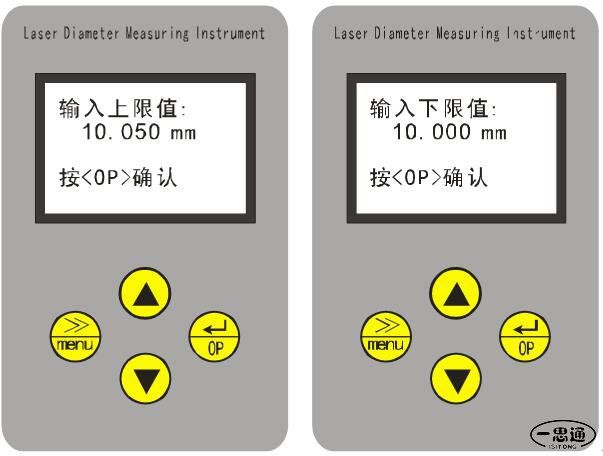

3.5上下限报警设置
半岛游戏平台官网入口网址 提供上下限报警功能。在测量过程中,如果测量结果高于上限或低于下限,半岛游戏平台官网入口网址 将驱动报警灯闪光并发出蜂鸣声。
在待测状态下,按下“menu”键,半岛游戏平台官网入口网址 进入主菜单,选择“报警设置”,按“OP”键进入上下限设置步骤,显示如下图所示,由 “▲”、“▼”、“>>”配合输入上限值,按“OP”键确认;接着进入下限设置,由“▲”、“▼”、“>>”配合输入下限值,按“OP”键确认,半岛游戏平台官网入口网址 返回主菜单,结束报警设置。


3.6 刷新频率设置
测量状态下,按“meun”进入主菜单,选择“刷新频率”,按“OP”进入刷新频率设置,界面如下图,根据实际需要,可选择如下三种频率:
“高(H)” “中(M)” “低(L)”
按“OP”确认并保存选择值,不同的刷新频率所对应的刷新测量结果的时间间隔不同,其对应值如下:
H=1秒 M=1.5秒 L=2秒


3.7 解除报警操作:
半岛游戏平台官网入口网址 测量时,如果发出报警信号,可以按“OP”解除报警,显示屏显示“OFF”,
如果需要重新启动报警功能,再按一下“OP”即可,显示屏显示“ON”,示意报警功能已启动。

4、半岛游戏平台官网入口网址 性能指标
*测量范围:0.2-30mm(ETB-05B)、
*灵敏度:1um
*测量精度:±2-5um(ETB-05B)
*环境温度:4-40℃
*环境湿度:<85%无凝露
*半岛游戏平台官网入口网址 功耗:小于50W
*工作电压:AC220V 50HZ±10%
*扫描速度:大于50米/秒

5、注意事项
5.1本半岛游戏平台官网入口网址 属精密半岛游戏平台官网入口网址 ,应尽量避免高温,高湿落尘及有腐蚀性气体的环境中使用,否则,半岛游戏平台官网入口网址 的使用寿命和精度将受到影响。
5.2半岛游戏平台官网入口网址 安装要稳固可靠,避免过强机械振动。
5.3半岛游戏平台官网入口网址 使用时,供电电源须加稳压措施,半岛游戏平台官网入口网址 应避免安装在具有强烈电磁干扰的电器设备附近。
5.4半岛游戏平台官网入口网址 在现场使用时,请注意测量头测量窗口的清洁,当窗口有尘埃附着时,可使用专用镜头刷喷气轻拭即可,如有较严重的油性污渍,可用脱脂棉沾纯净的酒精和乙醚混合液由上往下旋转擦拭,不可来回擦拭,以免造成重复污染。
5.5为延长半岛游戏平台官网入口网址 寿命,使用时请避免不必要的开关机操作,严禁随意拆御测量头,请勿眼睛直接盯视激光束。

6、一般故障及处理

*开机后无反映:
a,电源未接好;
b,电压值不对;

*显示全部为零:
测试场无工作或遇大和遇小,注意待测位置及半岛游戏平台官网入口网址 的测量范围。

*显示不稳定:
a,半岛游戏平台官网入口网址 接地不良;
b,受周围大型用电器或发射影响;
c,工作振动过大;
d,环境振动过大;
e,窗口凝露或污染;
f,测量区内有烟雾,尘埃;
g,待测工作表面不规则;
h,需要更换激光器,半岛游戏平台官网入口网址 使用的激光器设计为耗材结构,容易拆装,方便用户更换,激光器的使用寿命为80000小时,如果连续使用,每半年更换一次。

*死机:
自检时有强烈干扰,需要重新启动;
*其它不明现象:通知生产厂。
