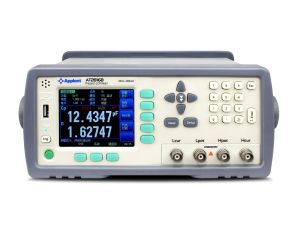

AT2816B 采用了真彩液晶显示，可配置的中英文操作菜单，使用安柏最新的半岛游戏平台官网入口网址 实时操作系统 ATOS2009，菜单软键操作，全数字键盘，半岛游戏平台官网入口网址 操作简单。
AT2816B 实现主副四参数全6位显示，可扫描10种频率，还可对3组用户频率进行校正，提高准确度。
全自动测试、无需人为参与，您只需插入L、C或是R，半岛游戏平台官网入口网址 自动为您配置成最佳测试条件，这些包括：自动LCR选择，自动量程选择和等效方式选择。
半岛游戏平台官网入口网址 提供33个基本频率，覆盖从50Hz～200kHz；0.01V至2.00V的任意电平；最大256次平均，14档分选结果输出。
我们为自动测试设备提供了最完备的接口：自动触发、手动触发、外部触发和总线触发模式，14档分选输出，内置档计数功能。
AT2816B支持10组文件操作，可对用户设置的分选设置列表、扫描设置列表以及相关用户设置进行保存。
兼容SCPI的RS232C接口，支持最高115200波特率，可通过计算机更快捷的控制半岛游戏平台官网入口网址 所有功能，更能通过客户端软件的设计完成数据统计分析和打印测试结果等功能。
| 技术规格 |
| 测量参数 |
Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,G-B,R-X,Z-θrad,Z-θdeg |
| 监视参数 |
Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ% |
| 基本准确度 |
0.1% ±5字 |
| 测试频率 |
50Hz～200kHz (37点) |
| 显示范围 |
L: 0.00001μH - 999999H
C: 0.00001pF - 999999μF
R,Z: 0.00001Ω - 99.9999MΩ
Q: 0.00001 - 999999
θ(deg): -90.0000°- 90.0000°
θ(rad): -3.14159 – 3.14159
Δ%: -999.999% - 999.999%
D: 0.00001 ～ 9.99999 |
| 输出阻抗 |
30Ω, 50Ω和100Ω |
| 量程 |
自动、手动和标称量程，9量程 |
| 最大读数 |
全6位，主参数: 999999 副参数：999999 监视参数：999999 |
| 信号电平 |
0.01V～2.00V(10mV步进) |
| 测试速度 |
30次/秒，10次/秒，6次/秒，3次/秒；同时可进行1-256次平均 |
| 比较器 |
14档分选，10组合格档，1组不合格档，1组附属档，2组主参数不合格档档计数功能：最大档计数999999 |
| 列表扫描 |
10组频率和电平扫描测试 |
| 校准 |
开路/短路扫频，3点频清零和负载校准 |
| 文件 |
10组文件，保存所有用户设置，1组文件实时保存系统数据 |
| 接口 |
RS232C, ExHandler接口，标配USB磁盘接口(可存储10000条数据) |
| 其它 |
LCR自动选择，键盘锁，SCPI指令集，真彩TFT-LCD显示 |
| 电源要求 |
电压：90VAC～250VAC 频率：50Hz～60Hz 功率：最大20VA |
| 尺寸与重量 |
外尺寸(mm)264 (宽)x107(高)x350 (深) ，4kg |
| 附件 |
ATL501:测试电缆 ATL601: 测试夹具ATL600: 短路片ATL801:232通讯线缆 |
| 可选附件 |
ATL608 SMD贴片夹具 ATL508 SMD贴片测试夹 ATS2816数据采集软件ATL508A SMD贴片测试夹 |
|
| 性能特征 |
| ● 真彩16M色，TFT-LCD显示。 |
| ● 校正功能：全量程程开路和短路扫频清零,三组用户点频校准。 |
| ● 多频测试：支持10个频率扫描测试 |
| ● 10组文件管理，可完全存储半岛游戏平台官网入口网址 状态,列表扫描设置和比较器设置。 |
| ● 增强型比较器(分选)功能：可编程的P1～P9 九档分选，主参数HI,IN,LO显示和输出，NG,AUX,SREJ,IDX,EOM 等显示及输出。 |
| ● 绝对偏差(ABS)比较方式、相对偏差(PER)和顺序(SEQ)比较方式。 |
| ● 可开关的附属档(AUX)分选。 |
| ● 可编程1～200次平均次数，提供稳定性。 |
| ● 自定义分选结果讯响。 |
| ● 内置RS232C接口和Handler接口。 |
| ● 1000V超强冲击保护 |
|
