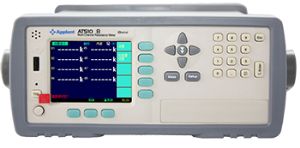

AT51X8是全新设计的高精度宽量程、并行测量的多路电阻测试仪,可以对8路电阻进行同时测试。采用高性能ARM微处理器控制。真彩3.5吋液晶可同时显示8路电阻值,并且每个通道可以单独设置比较器,AT51X8可以测试1μΩ~300KΩ的电阻,最大显示30,000数。应用于自动化设备,可使用RS232C及HANDLER接口输出GD/NG信号,以提高生产自动化测试能力!
技术规格 |
路数 |
8路(并行测量) |
测量参数 |
直流电阻 |
基本准确度 |
0.05% |
测量范围 |
1μΩ~300kΩ |
信号源 |
最大电流:<1A |
量程 |
自动量程,手动量程,标称量程 |
测试速度 |
30ms/通道(手动量程 |
显示结果 |
8路直读显示 |
最大读数 |
30,000 |
校正 |
全量程内短路清零 |
比较器 |
每通道独立设置,绝对值公差±TOL,百分比公差%TOL,直读值比较 |
触发方式 |
内部触发、手动触发、电平触发,外部触发和远程触发 |
标配接口 |
RS-232C接口 (SCPI指令集) HANDLER(PLC接口) |
测试端 |
每路4端屏蔽(包括2个检测端和2个驱动端)和外屏蔽地端 |
其它 |
真彩TFT-LCD显示可设置电阻上下限具有温度补偿功能键盘锁 |
电源要求 |
电压:198VAC~250VAC 频率:50Hz 功率:最大15VA |
尺寸与重量 |
外尺寸(mm):264 (宽)x107(高)x350 (深) 内尺寸(mm):216(宽)x88(高)x323(深) 4kg |
附件 |
测试线 电源线 通讯线 |
|
性能特征 |
● 8路电阻并行测量 |
● 真彩LCD显示 , |
● 可设置电阻上下限, |
● 具有温度补偿功能 |
● 键盘锁 |
|
应用 |
● 多绕组变压器直流电阻测量 |
● 线圈直流电阻测量 |
● 电机多绕组电阻测量 |
● 接触电阻测试 |
|
