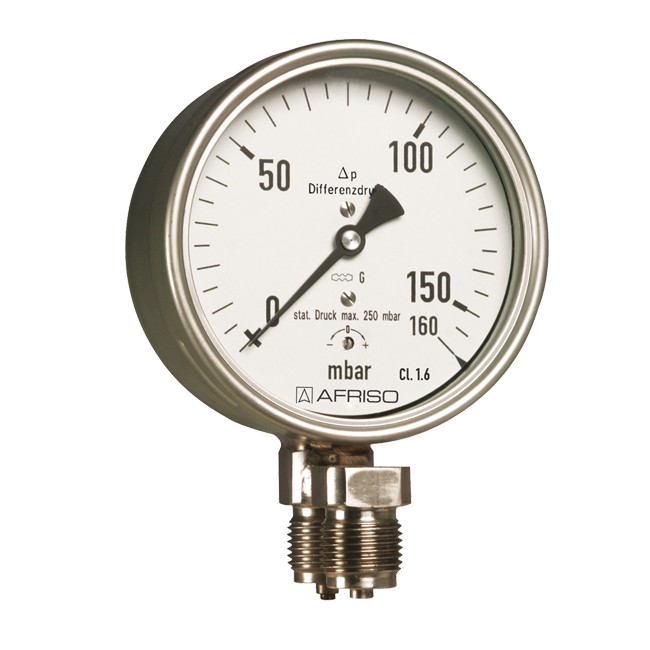

KP 63 Dif,D4/D9膜盒型差压压力表
型号: KP 63/100/160 Dif,D4/D9品牌: AFRISO索取资料及报价
| |
| 型号: | KP 63/100/160 Dif,D4/D9 | | 品牌: | AFRISO | | 半岛bd体育手机客户端
别名: | KP 100 Dif,D4/D9膜盒型差压压力表
KP 160 Dif,D4/D9膜盒型差压压力表
|
半岛bd体育手机客户端
介绍 可检测特别小的压差 结构坚固 静态压力可达400 mbar 直接指示压差 多种客户化的配置 技术参数 应用
| 适用于低粘度、无腐蚀性干介质的压差检测。尤其适于监测空调,通风系统的过滤器的压力损失。 在测量气体或蒸气时，该仪表的使用必须符合EN837-2标准所规定的安全使用规范。 | 型号 | D9/D4 | 公称直径 | 63 – 100 – 160 | 功能 | “+”压(高压)接入膜盒内, “-”压(低压)接入密封的壳体内。两者的压差导致膜盒变形，产生了压力检测所需要的位移。 这个位移被传动机构传输，驱动指针指示压差。 | 精度等级( EN 837-3/6 ) | 1.6级(≤10 mbar – 2.5级) | 量程( EN 837-3/5 ) | NG 63 0/16到0/400 mbar NG 100 0/6到 0/400 mbar NG 160 0/4到 0/400 mbar | 负载能力
| 静态负载：满量程 动态负载：0.9 x满量程 | 过压保护 | 满量程 | 最大静态压力 | 400 mbar | 工作温度
| 介质温度： Tmax= +60 ℃ 环境温度： Tmin= -20 ℃； Tmax= +60 ℃ | 温度影响
| 如果测量元件的温度偏离+20℃，会产生一定偏差： 温度上升：约±0.6%/10K 温度下降：约±0.6%/10K 满量程的百分比值 | 防护等级 | IP66 (EN 60529) | 过程连接
| NG63: 2x G1/4B–扳手尺寸SW14轴向(铜合金) NG100/160: 2x G1/2B–扳手尺寸SW22径向(不锈钢) 2x G1/2B–扳手尺寸SW22轴向(铜合金) (EN837-3/7.3) | 测量元件 | 膜盒，CuBe合金 | 机芯 | 铜合金 | 密封 | NBR | 表盘 | 铝，白色 刻度和数字为黑色 | 指针 | 铝，黑色 | 表壳 | 不锈钢 304 | 卡扣式罩圈 | 不锈钢 304 | 视窗 | 塑料(PMMA ) | 安装 | 通过后法兰或3孔面板罩圈固定在墙上(可选项)。 也可直接安装在刚性管线上。 | | 可选项 | ■后法兰 ■ 3孔面板罩圈 ■软管连接 ■特殊刻度 ■其他过程连接 |
| |
